产品名称: |

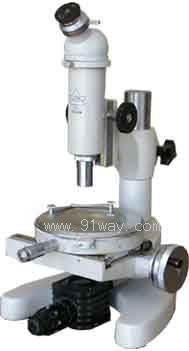

15JA测量显微镜
|
|
型号规格: |
|
放大图片 |
|
产品类别: |
常规产品 -- 仪器仪表
-- 显微镜 |
|
参考价格: |
厂价直销 |
|
产品品牌: |
上光 |
|
产品产地: |
上海 |
|
可供数量: |
批量 |
|
供货周期: |
现货(或电询) |
|
|
|
|
产品简介: |
|
15JA测量显微镜产品详细说明:
产品用途:
测量显微镜是光学计量仪器中一种,它的结构简单,操作方便,适用范围极广。
1、测量显微镜直角座标中测定长度,例如:测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径等等。
2、测量显微镜转动度盘测定角度,例如:对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。
3、用作观察显微镜,以比较法检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等等。
技术参数:
1、物镜
放大倍数:2.5X/0.08、 10X/0.25
焦距(mm):43.40、17.13
2、目镜
放大倍数:10X
焦距(mm):5.00
3、显微镜放大倍数:25X、100X
工作距离(mm):58.84、7.81
视场直径(mm):5.6、1.4
4、测量工作台读数装置主要规格
X——轴移动测量范围:50mm
Y——轴移动测量范围:13mm
测微器分度值:0.01mm
测量台转动范围:不限
测量台刻度盘分度范围:0˚-360˚
测量台刻度盘之分度值:1˚
测量台刻度盘游标读数示值:6’
5、测量精度:
仪器示值误差±(5+L/15)微米
仪器示值误差:包括测量误差与仪器系统误差。
注:测量地点温度变化(20˚±3˚)C
L——被测件长度(mm)
6、仪器之主要尺寸:
测量台与物镜间之最大距离:80mm
测量工作台直径:120mm
仪器外形尺寸:高325*长262*宽220mm
仪器重量约:10.6公斤
7、光源:电光源
测量显微镜
选购件:
40倍平场物镜
