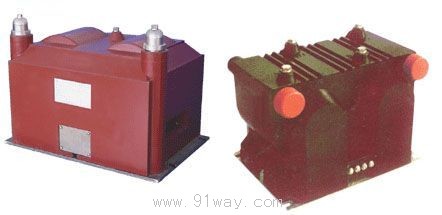

JSZV-6.10R,JSZVR-6.10W型电压互感器采用环氧树脂浇注全封闭结构

JSZV一6， 10R型是由两台全绝缘电压互感器组成“V”式接线，一次绕组带有熔断器保护，二次输出为100V做测量使用，另外带有110V　220V输出电压端子作操动机构电源。电源容量为1100VA。熔断器装在一次端子内部。JSZVR一10W型是由两台单相电压互感器分别带有熔断器浇注为一体，一次端子与二次端子分别引出。用户可根据需要接成V式三相电压互感器，亦可两台单独使用，互不影响。熔断器装在一次端子内部，更换时，在停电情况下，不用拆除一次外部接线，非常方便，快捷。正常产品二次输出为100V。亦可根据需要分别事有110V、220V控制电源，电源容量为1100VA。

1、配用熔断器为XPNP1一10型0.2A

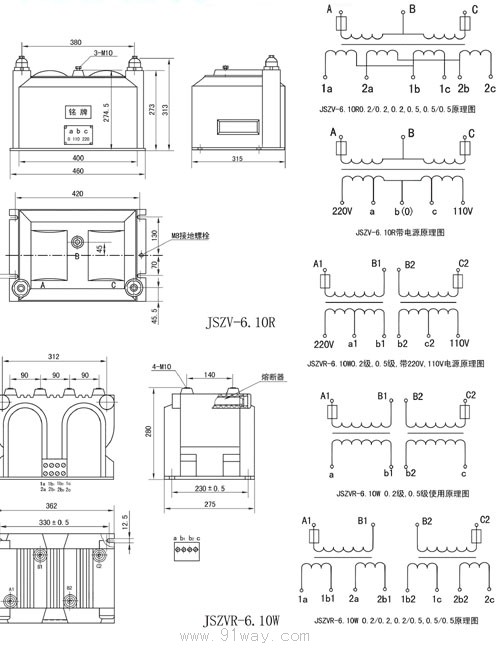

2、根据要求也可做成0.2/0.2;0.5/0.5;0.2/0.5(如接线图所示)

JSZV-6.10R,JSZVR-6.10W型电压互感器
