产品名称: CK30系列阀门驱动器
型号规格: CK30系列阀门驱动器
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 阀门驱动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CK30系列阀门驱动器产品详细说明:

CK30系列阀门驱动器

CK30系列直行程执行器(驱动器),适用于二通、三通的VA系列DN25~DN65调节阀门配用。

型号说明

CK31:浮态控制。
CK32:标准信号控制,能接受0~10V或4~20mA控制信号,并反馈0~10V阀门位置电压信号,提供比例式控制。

特点
+ 24V交流电压的双向可逆马达,内置磁离合器
+ 800牛顿力
+ 直行程调节方式
+ 行程23mm以下
+ CK32内置数码管显示,调试更加直观方便、控制精度高、响应速度快
+ 行程位置指示器
+ 阻燃ABS塑料外罩
+ 可附加手动控制杆
+ 现场安装方便
工作原理

驱动器是由可逆同步马达驱动,并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭力。故此当马达没有电流通过时,能稳定地停顿在任何一点,当阀门全开或全关时磁离合器分离,停止调节。控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。

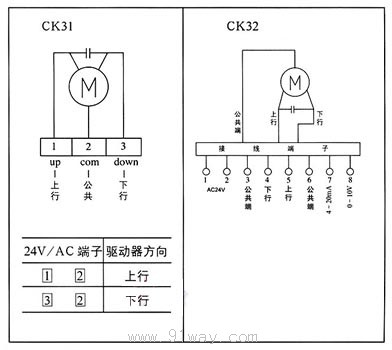

CK30系列阀门驱动器接线图

CK30系列阀门驱动器接点图

结构图

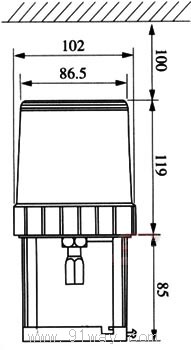

CK30系列阀门驱动器外形尺寸

CK30系列阀门驱动器技术参数

型号
CK31
CK32
控制方式
浮态型
比例式控制
马达种类型
带磁离合器的同步马达
工作电压及功耗
24VAC,50/60Hz 5.5VA
24VAC,50/60Hz 6.5VA
驱动力
800N
800N
驱动时间
120S
材质
齿轮:不锈钢,黄铜,塑料
支架:铸铝
外壳:防火ABS工程塑料
环境温度
工作:-5至+55℃
储存:-20至65℃
最大相对湿度
92%不结露
附 件
锁紧螺母、刻度标尺、刻度指示器
控制信号
24V/AC
0~10或4~20mA
反馈信号
0~10V


CK30系列阀门驱动器
