JDXN2-35型电压互感器产品详细说明：

JDXN2-35型电压互感器适用于额定频率为50Hz或60Hz、额定电压为35kV的交流电力系统中，作电能计量、电压监测和继电保护用。
产品执行标准为GB 1207《电压互感器》。

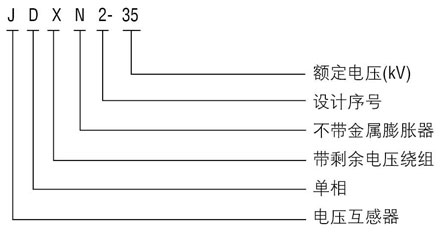

JDXN2-35型电压互感器型号及其含义


正常使用条件
安装场所: 户外。
环境温度: 最高40℃；最低 -25℃(-45℃)；日平均不能超过30℃。
大气条件: 大气中无严重污秽。

JDXN2-35型电压互感器技术参数

产品型号	额定一次电流 (A)	额定输出 (kV)				极限输出 (VA)	额定绝缘水平 (kV)
		0.2级	0.5级	1级	6P级
JDXN2-35	35√3/0.1√3/0.1/3	80	150	250	100	1000	40.5/95/200

注:额定输出及相应的准确级仅符合其中一项。

结构与特点
本型电压互感器由油箱、瓷套、器身、变压器油四部分组成，系油箱式结构,铁心用优质的条形硅钢片叠成三柱壳式，在铁心心拄上套上绕组构成器身，器身经真空干燥处理后固定于油箱中。一次绕组、二次绕组及剩余绕组的出线端分别用高压大瓷套和小瓷套从油箱盖上引出。油箱下部装有油阀和接地螺栓。产品上部装有储油柜，储油柜内设有胶囊，使变压器油与大气有效隔离，能有效的减缓变压器油的老化速度。

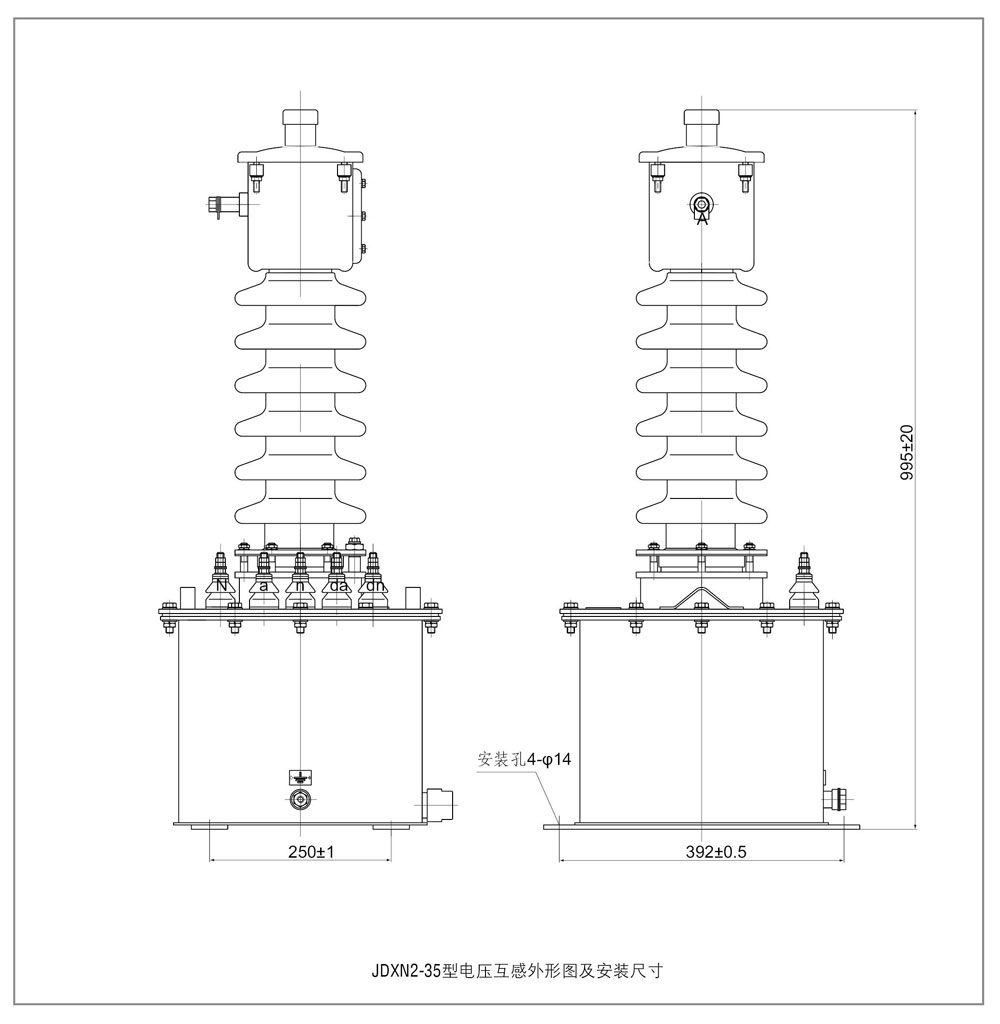

JDXN2-35型电压互感器外形图及安装尺寸

订货须知
订货时请提供以下参数：
产品型号。
额定电压比 kV。
准确级组合及额定输出 VA。
环境海拔高度 m。
注:用户如有特殊要求可与我公司协商确定。
