W,WTD船用旋涡泵产品详细说明：

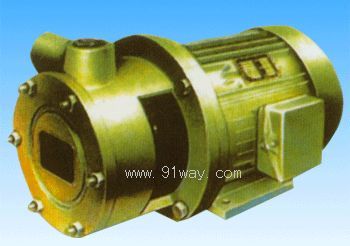

产品概述 WTD系列同轴机械密封式单级旋涡泵是我厂最新设计的更新换代产品。它的特点是泵与电动机同轴，采用硬质合金机械密封，不锈钢轴、锡青铜叶轮、具有重量轻、体积小、噪音低、泵较高、寿命长、维修方便等优点。是船舶工业、锅炉给水、冷却、冲洗、水润滑及其它小流量、高扬程给送水装置水温不超过80℃的理想产品。

型号意义
1WTD2.4-10.5 1—进出水口直径（1英寸） W—漩涡泵 T—同轴机械封式 D—单级 2.4—流量2.4立方米/小时 10.5—压力（KG/CM2）

主要规格性能

型    号	流量 (m3/h)	扬程 (m)	电机功率 (kW)	转速 (r/min)	进出水口径 (英寸)	效率 (%)
3/4WTD0.7-10.5	0.7	105	1.5	2860	3/4″	13
1WTD2.4-10.5	2.4	105	2.2	2860	1″	29
1WTD2.5-12	2.5	120	3	2860	1″	31

WTD系列同轴机械密封式单级旋涡泵的规格性能见图表。配套电机为2极，电源频率为50Hz、电压为380V。

结构说明
WTD系列水泵是同轴机械密封式单级旋涡泵，采用硬质合金为摩擦副的机械密封，使用寿命长，密封性能好。叶轮安装在电机轴伸上，可自由滑动，自动调节两端面运转间隙，泵轴采用2Cr13不锈钢，叶轮为ZQSn6-6-3锡青铜等材料制成。 泵的安装

1、WTD系列水泵无自吸能力，进水容器内的液面应高于泵中心，在液面低于泵中心条件下时，吸入口端部底装底阀，以保证起动前泵内有足够液体，吸入管要尽量缩短，湾头最少，以减少吸入阻力。
2、吸入管路与泵连接处必须密封，防止空气进入而影响水泵工作性能。
3、泵出水管口处应设止回装置，以防高温液体倒灌泵内烧坏密封。
4、进出水管应设支撑点，以防水泵随重量过大而变形。
5、要绝对防止电机受潮，电源开关处要设热继电器，以防过载时及时切断电源，电机必须妥善接地，防止意外事故。
