概 述
PMC系列压力变送器是引进的一种新型压力测量仪表。该仪表运用先进的陶瓷膜片技术、无中介液的干式压力测量技术、厚膜电子技术、SMT技术和PFM信号传输技术，具有结构独特、抗过载和抗冲击能力强、稳定性高、温度漂移小、安装维修简便等特点，已广泛应用于石油、化工、冶金、电力、轻纺、食品、医药等行业，是一种理想压力测量仪表。

技术数据
PMC133（普通型） PMC133IZ（隔爆型 PMC430Z（本安型）

测量范围
相对压力: 4KPa——40MPa 4KPa——40MPa 4KPa—40MPa
绝对压力: 10KPa——40MPa 10KPa——40MPa 10KPa—40MPa
负相对压力: -2KPa—2.4MPa -2KPa—2.4MPa -2KPa—2.4MPa
精 度
线 性: ±0.2%——±0.5%FS
滞 后: 优于0.01%FS
稳 定 性: 优于每年0.1%FS 同PMC133 同PMC133
温度影响: ±0.015%/K
允许温度
外 壳: -20℃—+70℃
膜 片: 20℃—+80℃ 同PMC133 同PMC133
贮 存: -40℃—+85℃
结构材料
外 壳: 模压铸铝 同PMC133压铸铝
防护等级: IP 65 （DIN40050）
重 量: 0.6kg
与被测介质接触部分材料
过程连接件: 不锈钢316L 不锈钢316L 不锈钢316L
膜 片: 96%氧化铝陶瓷 同PMC133 同PMC133
密 封 件: 丁睛橡胶、聚四氟 同PMC133 同PMC133
电气连接
接线端子: 5mm螺丝 同PMC133 同PMC133
电缆密封套: M20×1.5 同PMC133 同PMC133
电源电压: 12.5—30VDC 同PMC133 爆炸区域 13.8—21.6VDC
非爆炸区域 13.8——30VDC
防爆等级: 不防爆 EXdIIBT6隔爆11类 Zone1、Zone2
B级T6组 EXdIICT6
隔爆II类C级T6组
安 装 任意位置 同PMC133 同PMC133

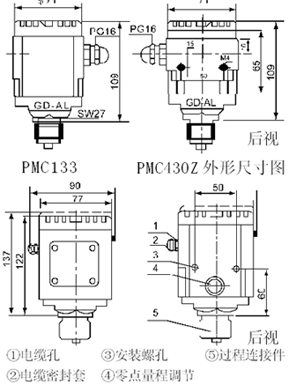

结构尺寸
外 形：
塑料外壳（聚塑缩醛POM）带螺纹端子连接和电缆密封套PG16。根据需要还可带指示器VU130。该外壳仅适合PMC133。
铝外壳（涂漆），带螺纹端子连接和电缆密封套52PG16或NPT1/2。该外壳仅适合PMC133及PMC430Z。

PMC133和PMC133IZ及PMC430Z接线端子中的2、3端子之间跨接一个联锁二极管，就可以在不切断信号电缆的情况下，在线监测模拟信号输出。
PMC430Z接线端子中4、5端子之间跨接缓冲器件，可以在压力波动时缓冲4——20mA输出。在接线时应注意以下几点：
本安电路的外部导线应单独布置，不允许与高压电缆一起敷设。
变送器到安全栅的连接导线应尽量缩短，禁止盘卷。连接导线的分布电感、分布电容与变送器的等效电感、等效电容分别之和须小于安全栅规定的额定值。
为确保本安性能，用户不得随意更换元器件。

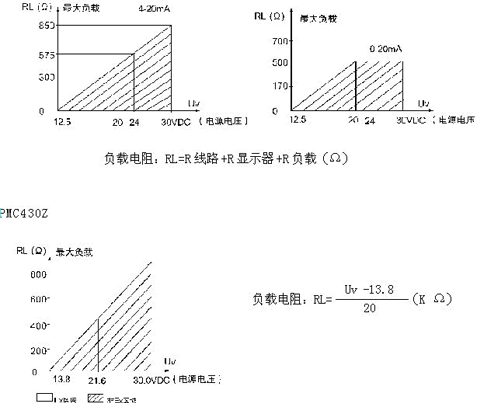

负载特性
PMC133、PMC133IZ

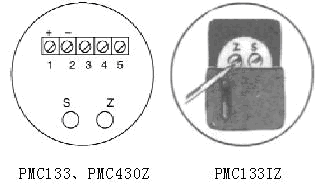

调 试
PMC系列压力变送器在出厂时已按照用户要求调至所需量程，无需进行调试即可现场安装，如果需要重新调节零点和测量范围，则将变送器上盖旋下，分别调试滑盖下面的零点电位器（Z）和满量程电位器（S），达到所需数值。

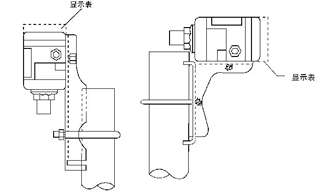

安 装
可采用直接安装方式。利用管箍将变送器直接拧至工艺管道上，亦可采用引压导管连接方式，利用变送器外壳后面的预留螺孔,将变送器装至仪表箱内。

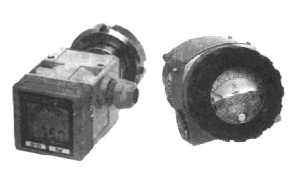

现场显示器
塑料外壳的PMC可选配数字液晶现场显示器VU130型或模拟指针现场显示
VU131型。

其它PMC压力变送器

铝外壳PMC可选配模拟指针现场显示器。防护等级均为IP65。可全天候露天使用。各种现场显示器均可旋转270°，以满足现场安装的不同需要。
PMC330粉尘防爆型压力变送器：适用于有粉尘爆炸危险的区域，防爆等级为Zone10，过程连接结构与PMC133相同。PMC531——PMC536/Z隔膜型压力变送器：适用于高温、低温、强腐蚀、高粘度以及结晶状介质。也适用于卫生场合及爆炸危险场合。其中:PMC531为防污式， 过程连接：DN25、32、40、50。
PMC534为旋入式，过程连接：G1A、1 1/2A、2A；NPT 1”、1 1/2”、2”。
PMC535/Z为法兰式，过程连接：DN50、DN80。
PMC536/Z为万能式，过程连接：焊接螺纹连接、非焊接螺纹连接、无法兰托架连接。
“Z”型防爆等级为Zone1、zone2。
