SPB系列平面膜结构压力变送器采用平面膜直接感受压力。传感器接口有卡箍式、M27×2、法兰式可供选择。输出信号有电压、电流、频率信号等可供选择，传感器平膜片防止了污垢，不卫生及粘稠液体堵塞等问题。广泛应用于食品、医药、卫生及酿酒工业等部门

2 SPB103系列平面膜结构压力变送器技术指标
⑴ 供电电源：24VDC
⑵ 4～20mA无极性连接
⑶ 工作温度：0℃～100℃；
⑷ 变送器的准确度等级分为：
0.1级，基本误差为±0.1；
0.25级，基本误差为±0.25；
0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。
⑸ 热零点漂移
环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。
⑹ 热灵敏度漂移
环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。
⑺ 绝缘电阻
在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。
⑻ 防护等级：IP65
3电气连接

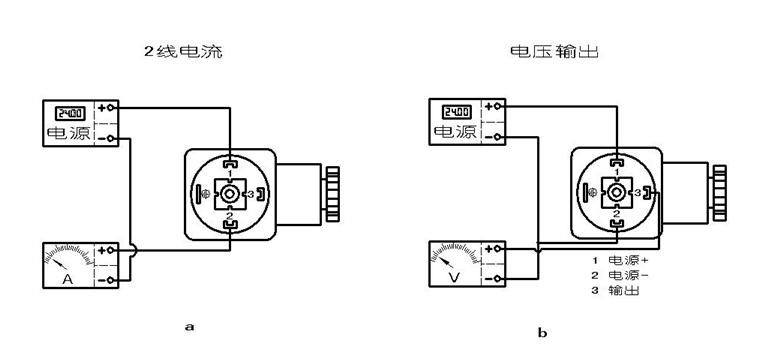

3.1 赫斯曼结构电气连接如下图a、b：

图3

3.2 直接引线结构电气连接：
电流：红线：24VDC；
绿线：电流输出。
电压：红线：9VDC；
蓝线：电源-；
黄线：电压输出+。
4安装方法
⑴ 选择易于操作、维护的地方进行安装；
⑵ 应尽量远离振动源安装；
⑶ 应尽量远离热源的地方；
⑷ 最好通过阀门与测量管道连接；
⑸ 安装时用扳手夹紧在变送器六方处；
⑹ 操作时Hirschmann接头与外壳连接处不能转动。
5 安全使用注意事项
⑴ 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。
⑵ 切勿人为用异物触碰传感器的膜片。
⑶ 变送器安装处一定要注意密封，否则会造成压力不准不稳。
⑷ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。
