产品概述

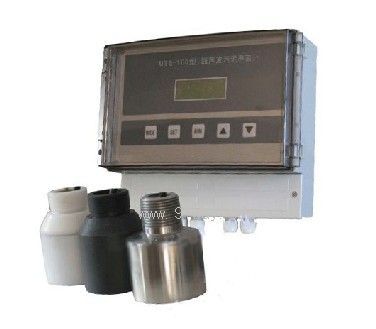

UTG -100型超声波污泥界面计是专为污水处理工艺中污泥界面的连续在线监测而设计。仪器利用可靠的超声波回波检测原理，实现了污泥厚度的实时检测，为相关工艺的过程控制提供可靠数据，从而优化了排泥、加药等工艺控制流程。

产品特性
连续测量，维护量小
中文菜单，便于操作
4～20mA输出、PB总线以及无线传输
根据泥层自动调节发射功率
先进的算法
探头清洁设备（可选）
避免碰撞的可选摆动支架（可选）

工作原理

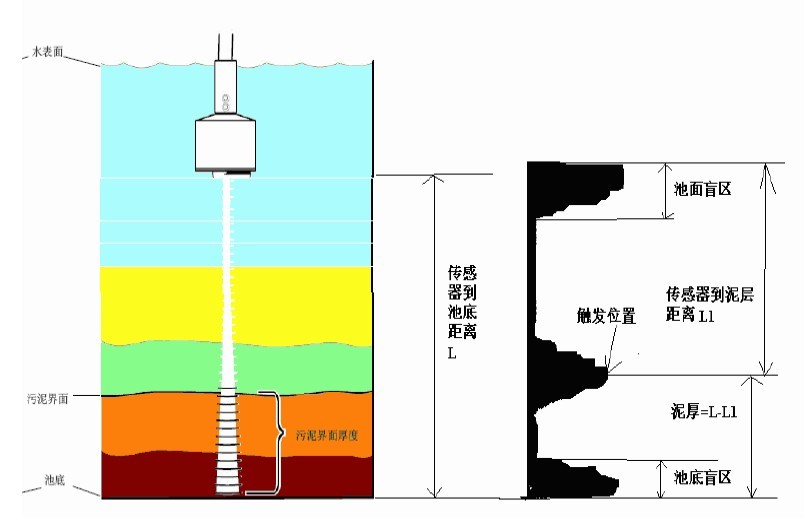

仪器工作原理如图1.1，传感器发出超声波遇到泥层会反射，测出发射波和反射波之间的时间，就可以得出传感器到泥层的距离L1；传感器到池子底面的距离是用户设置的L；这样就可以得到泥层的厚度d=L-L1。

UTG-100型超声波污泥界面计技术规格
量程 0～30m
最小刻度 1mm(公制单位)
精度 12mm或者 ±0.5%FS取较大值
温度范围 -10℃～60℃
输出 4～20mA, 最大负载：750Ω
继电器输出 5A/250VAC，5A/30VDC——“R1”“R2”“R3”
数字输出（可选） RS232或无线传输（可根据用户要求配置）
电源: 220VAC±10%

应用场合
水厂 沉淀池 洗矿场 沉淀池 电力 灰浆沉淀池 污水处理厂 初沉池、二沉池、浓缩池

传感器特性
材 质 304不锈钢超声波探头
安装螺纹 R1螺纹（1寸锥管螺纹）
电缆长度 10m或根据要求定制；
操作温度 -10℃ ～ 60℃
尺 寸 直径：64mm 高：85mm
重 量 1.5千克（包括10米电缆）
防护等级 IP68
