HFS系列靶式流量开关产品详细说明：

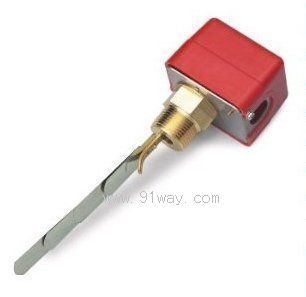

HFS系列流量开关

1.流量开关的应用：
EUWEN公司生产的HFS系列流量开关主要应用于水处理系统、中央空调、水冷机组等领域，适用于水、乙二醇及其它任何对黄铜,磷铜无腐蚀作用及对密封性能无影响的液体。
2.流量开关工作原理：
当流速超过设定值时，流体推动桨片，通过流量开关内的机械装置带动顶部的微动开关，其单刀双掷开关触点(SPDT)可使一个回路导通,而同时切断另外一个回路.该流量开关通常使用在需要联锁作用或"断流"保护的场所。可调整桨片的数量及修整桨片长度,以适应不同管径及流速的需求。

2.概述：
HFS系列流量开关具有SPDT输出，性能优异，高精度可靠性。可安装在水管或对铜无腐蚀性作用的液体管路中。当液体流量达到一定速率时，可以不到额定点、其中一个回路关闭，另一个回路打开。
HFS流量开关仅用于0℃以上的液体介质，亦可用于高盐的液体，但非划为危险的液体。
HFS流量开关可安装在户外，可以水平或垂直安装在管路中。
HFS流量开关仅用于操作控制。必须加强安装人员的责任心和极限控制、报警监视系统，防止控制失效的发生。
注：流量开关不能遭水击，如在流量开关下游装有快速闭合阀，必须使用节流器。

3.产品特性：
外壳防护等级：IP54 输出形式：微动开关SPDT输出
触点寿命：10万次 使用介质温度范围：－10～105℃
工作介质：空气、水和油 微动开关参数：5A（max.）、250VAC/DC）
最大承压：15bar， 材质：壳体为黄铜或不锈钢，挡板为不锈钢材质

4、HFS系列靶式流量开关规格型号：

型号	接口尺寸	流向片数量	出厂设定（N）		气密试验 压力（Mpa）		备注
			切断 min	接通 Max
					Max	min
HFS-10	G3/8＂-19牙	固定浆片一张	0.5	1.5	1.6	1.0	原铜阀体
HFS-15	G1/2＂-14牙	固定浆片一张	0.5	1.5	1.6	1.0	原铜阀体
HFS-20	G3/4＂-14牙	固定浆片一张	0.5	1.5	1.6	1.0	原铜阀体
HFS-25	G1＂-11牙	固定浆片一张	0.5	1.5	1.6	1.0
