F-1型流量开关产品详细说明：

概述
F-1型流量开关用作管道内流体流量的控制或断流保护。当流体流量到达调定值时，开关自动切断（或接通）电路；
流量控制值可设定；
适用介质为水、油、乙二醇或其它非危害性液体等
接头为标准NPT 1英寸管螺纹及其它特殊规格管螺纹.
最大工作压力为10bar
备有5片流向片，配装各种口径的管道
介质温度： 0～+120℃

F-1型流量开关技术参数 Technical data

型 号 Model	配管尺寸connecting size (inch)	开关动作时的流量调节范围 Flow range (Liter / min)
		最小调节Minimum adjustment		最大调节Maximum adjustment
		流量减少 Flow decreasing	流量增加 Flow increasing	流量减少  Flow decreasing	流量增加 Flow increasing
F-1	1	18	21	45	50
	1-1/2	30	35	100	105
	2	50	58	150	155
	2-1/2	75	86	187	200
	3	100	115	225	260
	4	110	154	317	337
	5	170	236	462	490
	6	225	308	562	599
	8	707	854	1664	1727

电气指标 Electrical data

额定电压                     supply voltage(V) 额定电流 operating current (A)		功率Power COSф	125V AC	250V AC
非感应电流Non-induction current (A)		1	15	15
感应电流Induction current (A)	恒定电流Constant	0.75	3.5	2.5
	瞬时电流Transient	0.75	21	15

安装规则
按配管尺寸选择相应尺寸流向片，进行整机安装，为防止不正常的液流冲击对流向片的损坏，建议在相应尺寸流向片受流面的反面加装一片相邻尺寸的流向片。
流量控制器必须安装在一段直线管道上，其两端接管至少留有五倍管径的距离。
在拧入三通时，扳手必须在专供扳手使用的平面上操作。不允许握住壳体进行安装。
流量控制器拧紧后须使流向片与液流成正确的角度，外壳上的箭头与流向一致，并且流向片不得与管道及管道中任何节流装置接触。
当安装流量控制器的下游装有快速闭合阀时，必使用合适的节流器。
流量控制器应当安装在水平管道上或流向向上的垂直管道上，不能安装在液流向下的管道中。
流量控制器在工厂已设定在最小流量值，使用时不得调节低于此值，否则开关不能回复。

开关动作示意图 Switch function
在设定点以上，流量增加时开关动作情况如右图above the set point, when flow increasing,


常见故障及消除方法 Trouble solution

现象和问题 Trouble	消除方法 Solution
波纹管损坏液体渗漏 Bellows is damaged, liquid is leaking	调换 Replacement
机械部份被碎屑卡住，开关不动作 Mechanism is locked by scraps, switch fails to act	清除碎屑 Wipe out the scraps
控制开关动作反向或不动作 Switch reverse action or no action	检查接线，接点是否接反 View on wiring to see if exists wrong wiring
控制开关有液流时动作，但无液流时不能回复Switch acts when liquid flows but does not reset when no liquid flows	在垂直管道上，确保液流向上及外壳箭头指向向上Ensure liquid upwards and arrow on enclosure upwards on the vertical line
流量增加时开关不动作 When flow increasing, switch does not act	检查流向片是否有裂缝或断裂，

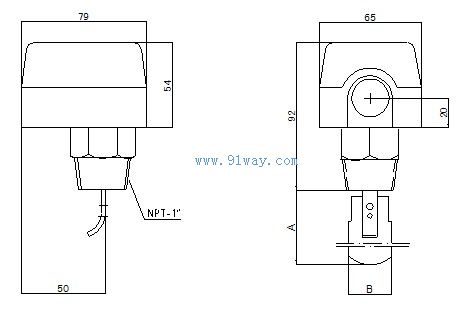

F-1型流量开关外形尺寸Dimensions

Paddle NO.	A (mm)	B(mm)
1	35	27
2	60	27
3	88	27
4	121	27
5	150	27

订货须知
出厂时按图示接管连接的形式尺寸和较小流量设定值.交货.
技术参数中的流量供选型时参考。
如有其它如接管形式和尺寸等特殊要求,请在订货时提出
