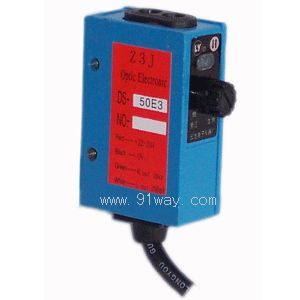

Z3J系列红外光电开关
一.型号表
类型 |
红外光电开关 |
标志传感器 |
对射 |
漫反射 |
绿光 |
红光 |
检出距离 |
2m |
3m |
15cm |
30cm |
50cm |
10mm |
10cm |
安装方式 |
直式 |
2C |
3C |
DS15E3 |
DS30E3 |
DS50E3 |
Vs2CE3 |
Vs2RE3 |
侧式 |
2C1 |
3C1 |
DS15E31 |
DS30E31 |
DS50E31 |
Vs2CE31 |
Vs2RE31 |
注:1、安装方式:直式指光线与导线方向在同一轴面上,侧式则二者相垂直。 |
2、非型号表中所含检出距离的红外光电开关、定贷时注明检距。 |
2.操作步骤
一、红外型光电开关操作步骤
固定好光电开关,使光电开关正对所要检测物,调节灵敏度旋扭可以调整光电开关的检测距离,灵敏度旋扭由低调高,则检测距离可以从0mm增至该型号的最大检测距离。
二、标志型光电开关操作步骤
固定好光电开关,使检距符合要求。根据您所用的包装纸及色标颜色确定光源,再根据您机械的需要决定输出方式的亮动或暗动。最后按以下三步调节灵敏度(以下按输出亮动方式,包装约标志为浅色、背影为深色为例)。
(1)移动包装纸,使投光点落在标记之后的背影区,将灵敏度反向旋,然后顺时针慢慢旋转至指示宁恰好亮。记住此时电位器位置(A点)。
(2)再移动包装纸,使投光点落在标记中央,此时指示灯亮,然后逆时针方向缓缓旋动调节扭,直至指示灯恰好熄灭,记住此时的旋扭位置(B点)。
(3)正确完成以上二步操作后,再将电位器扭旋定在A、B两点的中间C位置即可,调节完毕。A、B两点距离越大,说明色差比较大,检测越稳定。但A、B两点至少应有一格的距离,否则检测将会不稳定。
3.Z3J系列红外光电开关技术参数
型号 |
Z3J-2C3 |
Z3J-3C3 |
Z3J-Ds15E3 |
Z3J-Ds30E3 |
Z3J-Ds50E3 |
Z3J-V32GE3
Z3J-V32RE3 |
检测距离 |
2m |
3m |
15cm |
30cm |
50cm |
10mm |
供电电压 |
DC12-24V1±0% 波纹<10% |
消耗电流 |
45mA以下 |
标准检测物 |
5-5cm白画纸 |
5*10mm黑标记 |
带载电流 |
100mA |
输出压隆 |
1V(max) |
响应时间 |
2ms |
灵敏度 |
单圈可调 |
输出方式 |
亮动、暗动均有 |
输出指示 |
红色LED |
防护等级 |
IP64 |
外壳材料 |
金属 |
光源色谱 |
红外线 |
绿色(G)红色(R) |
引出线 |
直径5.4PVC护套电缆 标准长2M |
环境温度 |
工作 -15℃-55℃ |
4.注意事项
1、包装纸标记与背影色差较低(如白色与淡黄色)或您机械要求光电开关响应时间低于2ms时,建议使用本公司Z3N系列产品。
2、通电前务必检查所用电源是否符合DC12-24V±10% ,最高不超过30V,否则有可能损坏光电开关。
3、调整灵敏度时,应用小螺丝刀且不宜过度用力,否则有可能损坏电位器旋扭而影响光电开关工作。
4、标志型开关检测高反射系数纸面(如铝箔纸等)时,准许光电开关安装与检测纸面成15度角,以确保检测效果最佳。
5、为保证标志型光电开关高稳定性检测,要保证做到两点:一是检测距离符合规定的额定检距,以确保包装材料在准许的上下振动区域内正常工作;二是严格按操作步骤调节灵敏度。且每换不再包装材料就应重新调节。
6、安装时应防止强光直射进光学镜头或采取适当的遮光措施。
7、工作环境的温度、湿度、振动、冲击及其他有腐蚀性气体,均可能影响光电开关的工作,请您注意尽量排除这些影响。
8、平时注意保护光学镜头的清洁,安装时尽量避免镜头竖立朝上,以减小灰尘。
