 产品名称： BW波纹管联轴器
型号规格： BW波纹管联轴器
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 波纹管联轴器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
BW波纹管联轴器产品详细说明：

结构特点
1、高扭矩刚性和灵敏度；
2、零回转间隙；
3、波纹管结构补偿径向、角向和轴向偏差；
4、顺时针与逆时针回转特性完全相同；
5、偏差存在的情况下也可保持等速转动；
6、波纹管采用不锈钢材质，轴套采用铝合金材质；
7、免维护，超强抗油和耐腐蚀性；
8、有顶丝式及夹紧式两种连结方式；

BW波纹管联轴器基本参数及主要尺寸

参数型号
额定扭矩N.m
最大扭矩rpm
轴孔直径 φd1、φd2
φD
L
惯性力矩(kg·m2)
静态扭矩刚性N.m/rad
径向偏差mm
角向偏差（°）
顶丝式
夹紧式
BW16
0.8
1.6
4～8
16
27
30
3.4×10-7
100
0.10
1.5
BW20
1.5
3.0
6～12
20
29
33
8.9×10-7
160
0.10
1.5
BW25
2.0
4.0
6～12
25
34
38
2.8×10-6
220
0.15
2.0
BW32
2.5
5.0
8～14
32
38
43
8.8×10-6
310
0.20
2.0
BW32L
2.5
5.0
8～14
32
49
54
8.9×10-6
310
0.20
2.0
BW40
10.0
10.0
10～16
40
51
62
1.5×10-5
520
0.20
2.0
BW55
25.0
17.0
12～19
55
57
72
2.3×10-5
850
0.20
2.0
BW65
60.0
120.0
18～38
65
-
81
2.8×10-5
960
0.20
2.0
BW82
80.0
160.0
20～42
82
-
103
6.0×10-5
1290
0.20
2.0

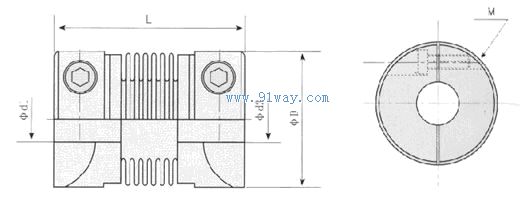

BW波纹管联轴器外形尺寸

BW波纹管联轴器
BW波纹管联轴器（示意图）
