产品名称：

LW24-40.5/72.5户外高压六氟化硫断路器

型号规格：

LW24-40.5/72.5户外高压六氟化硫断路器

产品类别：

常规产品 -- 高压电器 -- SF6气体断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

LW24-40.5/72.5户外高压六氟化硫断路器产品详细说明：

名称		单位	LW24-40.5	LW24-70.5
额定电压		kV	40.5	70.5
额定电流		A	1250,2000,2500,3150
额定频率		Hz	50
额定短路开断电流		kA	40	31.5
额定短时耐受电流及持续时间		kA/s	40/4	31.5/4
额定峰值耐受电流		kA	100	80
额定关合电流(峰值)		kA	100	80
额定短时工频耐受电压(有效值)	断口	kV	95+23.4	160+42
	对地		95	160
额定雷电冲击耐受电压	断口	kV	185+33	350+59
	对地		185	350
爬电比距		mm/kV	31	31
全开断时间		ms	≤60
固有分闸时间		ms	≤30
合闸时间		ms	≤100
机械寿命		次	10000
额定操作顺序			O-0.3s-CO-180s-CO 或 O-15s-CO
SF6气体额定压力		MPa	0.50，0.40
SF6气体报警/闭锁压力		MPa	0.45/0.40，0.35/0.30
控制回路额定电压		V	DC220/110
储能电机回路额定电压		V	DC220/110　　　　AC220/110
额定背对背电容器组开断电流		A	1500,2000	2000
额定短路开断电流开断次数		次	20
额定并联电抗器切合电流		A	1600,2000	1500

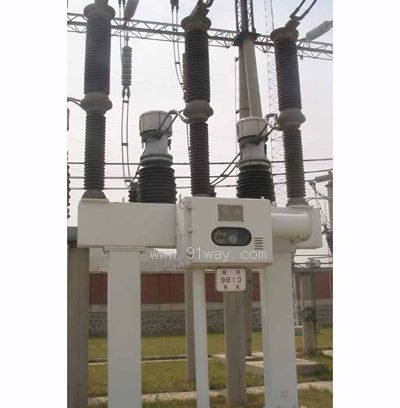

LW24- 40.5/72.5户外高压六氟化硫断路器

LW24-40.5/72.5户外高压六氟化硫断路器

LW24-40.5/72.5户外高压六氟化硫断路器（示意图）
