MZDL4-12/630-20型户外柱上高压六氟化硫自动分段器， 是以六氟化硫气体作为灭弧介质和绝 缘介质。主要是用于交流50Hz、12kV的输电线路中的一种控制和保护设备，可以与重合器、断路器及熔断器等设备配合。当其负载侧线路或设备发生故障时，故障电流达到或超过额定启动电流整定值，则分段器就对后备保护设备的开断动作进行计数。当计数次数达到整定值时，分段器自动分闸并合闸闭锁。分段器具有分闸闭锁状态记忆功能， 还具有和母线单相接地自动跳闸功能，并无需外加辅助电源。就地远距离分、合闸遥控，也可通过RS485接口，实现三遥。

结构特点：
1、采用电子PT、ct浮充电，并可ac220v充电。
2、配有rs485，rs232两种通讯接口，多种通信协议。
3、实现“四遥”功能，即遥控、遥调、遥信、遥测。
4、具备就地遥控操作开关分合闸功能，遥控距离距离30米。
5、随时随地整定跳闸电流，整定值灵活，功能性大。
6、具有抑制电流涌流的功能。
7、微机保护测控装置内配置20节一组蓄电池、停电后蓄电池容量能支持50小时。

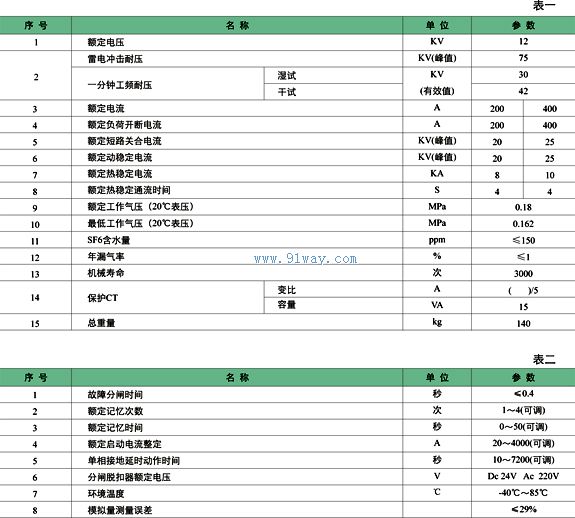

MZDL4-12/630-20户外柱上高压六氟化硫自动分段器主要技术参数

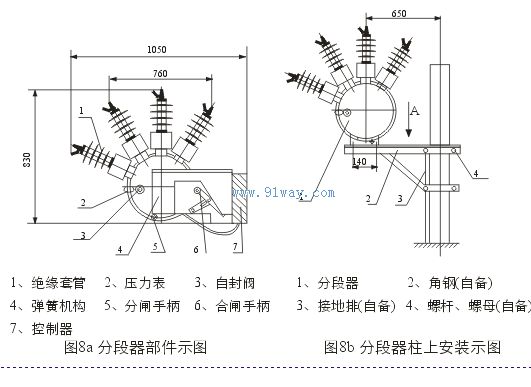

MZDL4-12/630-20户外柱上高压六氟化硫自动分段器外形及安装尺寸

MZDL4-12/630-20户外柱上高压六氟化硫自动分段器
