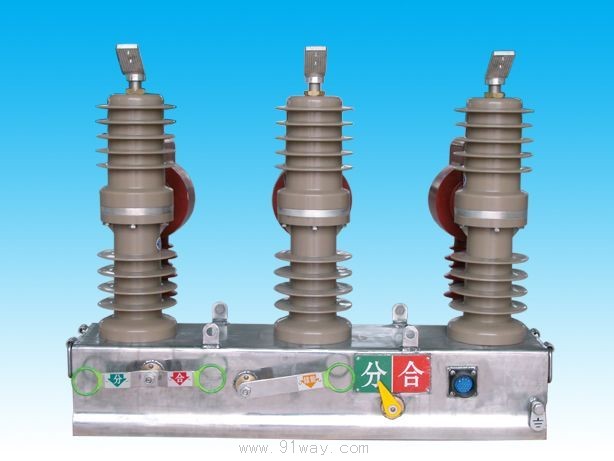

ZW32-24系列柱上真空断路器产品详细说明：

ZW32M-24（永磁）真空断路器为组合式系列化产品：可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成最良好的配合完成操作功能，合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管水平布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器的外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在有效使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在系统失电时提供至少24小时的电池持续供电，能控制开关进行可靠动作。

由于ZW32M-24（永磁）真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在100米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每5年更换一次外，断路器本体基本终身免维护。
第二章 产品特点及引用标准

ZW32M-24（永磁）真空断路器集微处理机技术、现代网络通讯技术和新型开关制造技术于一体。它专为满足配网自动化的需求而设计，可实现各种测量、保护及控制功能。
相对于传统电器装置它有如下特点：（1）性能好、可靠性高；（2）硬件软件化；（3）具备在线监测和自诊断功能；（4）适应恶劣环境，能在-40℃～+85℃环境温度范围内安全可靠运行。
它有强大的通讯处理功能：RS-232接口实现当地参数设定和编程；通过RS-485接口、LonWorks、光Modem以及光纤以太网实现系统组网及数据远传功能。

产品全密封结构设计；壳内除环氧支座外，不再有辅助绝缘材料；套管水平布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。
630A时切负荷操作超过3万次，维护工作量少。切除额定短路电流20kA超过30次。
可配置隔离刀闸，具备明显断开点，维护方便、安全。

本说明书中所示产品均符合以下标准及规范：
GB1984《交流高压断路器》
GB11022《高压开关设备通用技术条件》
GB311.1《高压输变电设备的绝缘配合》
DL/T 593《高压开关设备的共用订货技术条件》
DL/T 402《交流高压断路器订货技术条件》
GB2706《交流高压电器动、热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL403《10～35kV户内高压真空断路器订货技术条件》
GB/T13729-1992《远动终端通用技术条件》
GB/T15153.2《远动设备及系统工作条件环境条件》(idt IEC870-2-2：1996)
GB/T15153.1-1998《远动设备及系统第2部分：工作条件》(idt IEC870-2-1：1995)
DL/T630-1997《交流采样远动终端技术条件》
GB/T17626.4—1998《电磁兼容：试验和测量技术、快速瞬变脉冲群抗扰度试验》(idt IEC61000-4-4：1995)
IEC61334-5-1：1999《Distribution Automation using distribution line carrier systems Communication Protocols》

使用条件:
周围空气温度：-40℃～+55℃，日温差：日变化25℃；
海拔：不超过2000米；
风速：不超过35 m/s；
无经常性的剧烈振动；
无强力腐蚀气体、介质的场所（如各种酸、碱、浓烟等）；
防污秽能力Ⅳ级；
储存温度-40℃～+85℃；
