JDC5-220型高压电压互感器产品详细说明：

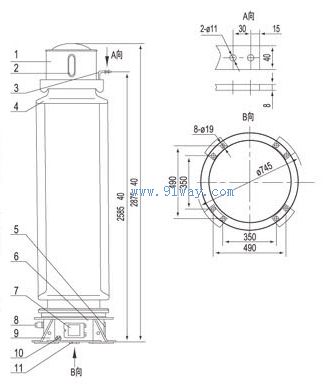

JDC5-220型电压互感器为全密封串级式油纸绝缘单相三绕组结构。一次绕组分为四组，分别套装在两个框式铁心的上、下柱上，器身固定在底座上，并浸于高压瓷箱的油中，瓷箱上部装有膨胀器；一次绕组N端和二次绕组、剩余电压绕组出线由底座上的小瓷套引出，底座上装有油样活门。

JDC5-220型高压电压互感器主要技术数据：

额定电压（KV）	一次绕组（AN）	220/√3
	二次绕组（AN）	0.1/√3
	剩余电压绕组（dadn）	0.1
相数，频率（Hz）		单相，50
二次绕组准确级及额定输出（VA）cosФ=0.8		0.2	150
		0.5	300
		1	500
		3P	500
剩余电压绕组准确级及额定输出（VA）		3P级，300
二次绕组极限输出（VA）		2000
额定绝缘水平（KV）		252/395/950
局部放电水平（PC）		≤10

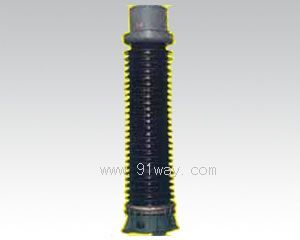

JDC5-220型高压电压互感器
