UHM-LS浮球滑轮式液位计(磁力传动机)

量程：L1=L2
浮球直径：￠125~160mm

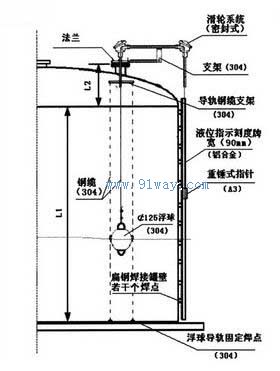

工作原理：
一定质量值的浮球和一定质量值的重砣（指示器）分别固定在一根线缆的两端，垂直悬挂在有固定支架座的滑轮上，当浮球随液面作上面垂直移动时，另一端的重砣作相反方向的移动，移动的距离是对等的。
安装注意事项：
在线缆出口的垂直下方处安装标尺框支架， 并与罐体焊接，焊接时应注意标尺框滑槽应与液位计线缆在同一垂直线上，前后及左右偏差不大于5度。
导轨：
2根不锈钢丝绳作为浮球的导轨固定在上端法兰和下端罐底，安装时保持一定的张力即可。
操作方法：
操作人员进入罐体内后，将线缆收紧至使线缆另一端的指示器处在“0”位置处（标尺框上端）；然后将线缆穿过浮球的孔后系紧线缆。

安装后的检验：
将浮球托起一米高时，罐体外的指示器应处于标尺的“1”米处：将浮球托起至量程最高处时，指示器也应在标尺的相应位置（最低处）。

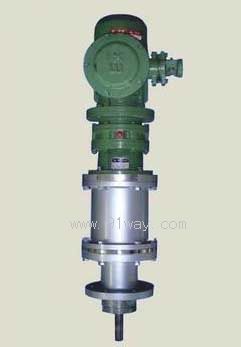

磁力传动机 CCD

工作条件及范围：
工作环境温度：-20~+40℃
釜体内最高工作压力：4.0Mpa
使用温度：150℃，250℃
容器类别：Ⅰ、Ⅱ类

UHM-LS浮球滑轮式液位计(磁力传动机)型号及标注方法：
CCD 100-1.0-120-500
500-表示搅拌釜公称容积（L）
120-表示设计温度（℃）
1.0-表示设计压力（Mpa）
100-表示此扭矩（N·m）
CCD表示磁传动装置的中文拼音的第一个字母
