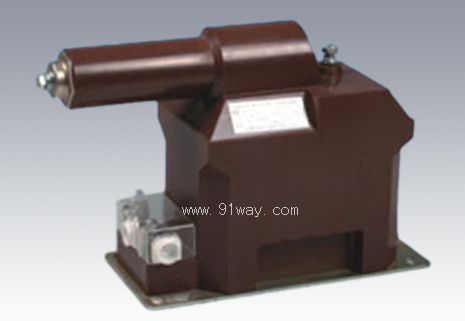

JDZXR8-10B型电压互感器产品详细说明：

一、概述(Description)
JDZXR8-10B型电压互感器为环氧树脂浇注绝缘全封闭式产品，适用于额定频率50Hz或60Hz、额定电压3kV、6kV、10kV及以下中性点接地电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC60044-2：1997及GB1207-2006《电压互感器》标准。

二、结构简介
JDZXR8-10B型电压互感器为全封闭产品，一次带有熔断器保护。熔断器装在互感器内部，一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。

三、JDZXR8-10B型电压互感器技术参数
1、额定绝缘水平：12/42/75kV；
2、本型互感器配用熔断器为XRNP□-12型，0.2A，50KA。（特殊要求请在订货时注明）
3、负载的功率因数：COSΦ=0.8（滞后）
4、局部放电水平符合GB1207-2006《电压互感器》标准。
5、其他技术参数见表

型号	额定电压比 （V）	准确级及额定输出 （VA）				极限输出 （VA）	额定绝缘水平 （kV）
		0.2	0.5	1	6P
JDZR8-10A	10000/100	15	30	60		300	12/42/75
	6000/100						7.2/32/60
	3000/100						3.6/25/40
JDZXR8-10A	10000/ /100/ /100/3	15	30	60	50	300	12/42/75
	6000/ /100/ /100/3						7.2/32/60
	3000/ /100/ /100/3						3.6/25/40
JDZR8-10B	10000/100	30	50	90		500	12/42/75
	6000/100						7.2/32/60
	3000/100						3.6/25/40
	10000/100/100	15	30			250×2	12/42/75
	6000/100/100						7.2/32/60
	3000/100/100						3.6/25/40
JDZXR8-10B	10000/√3/100/√3/100/3	25	50		50	400	12/42/75
	6000/√3/100/√3/100/3						7.2/32/60
	3000/√3/100/√3/100/3						3.6/25/40

注意事项：
1、使用时二次绕组不能短路及超负荷运行。
2、JDZXR8-10A.B为半绝缘结构只能进行感应电压试验，开关柜进行工频耐压试验时，应将互感器与开关柜断开。

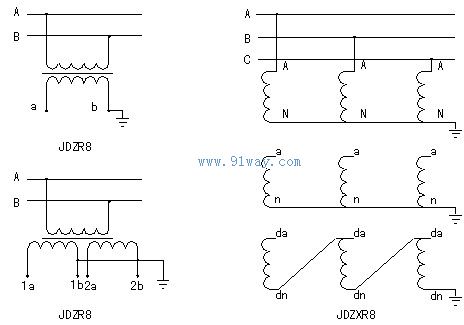

四、接线原理图( Principle diagram)

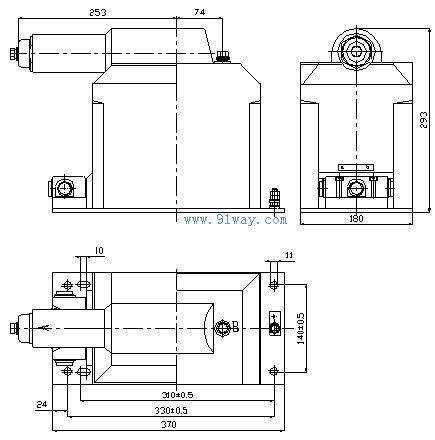

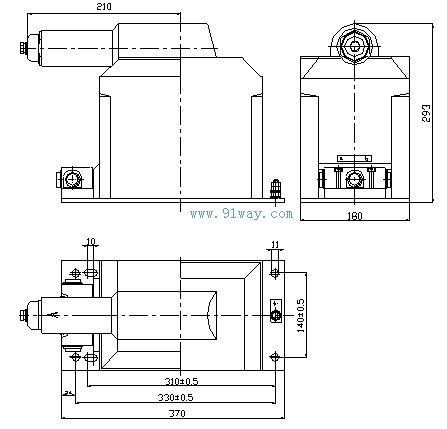

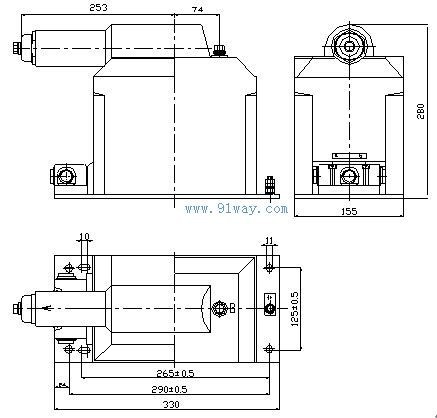

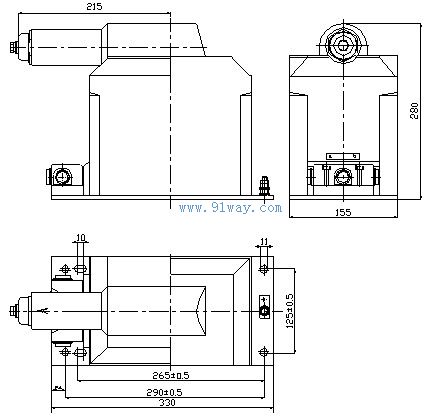

五、外形及安装尺寸
JDZR8-10A外形图

JDZXR8-10A外形图

JDZR8-10B外形图

JDZR8-10B外形图
