JJC-1D灌注桩孔径检测系统产品详细说明：

一、用途
JJC-1D灌注桩孔径检测系统是为钻孔灌注桩的成孔质量检测而设计制造的专用设备，主要用于高层建筑、机场、桥梁、高速公路、高速铁路、海港、码头等工程建设中钻孔灌注桩成孔孔径、深度、孔的垂直度、孔壁形状和孔底沉渣的质量检测。
本仪器采用电脑控制技术，通过与井下仪器串行通讯，实时显示各项检测数据和曲线，实现灌注桩成孔检测的数字化，具有操作简便，界面美观，资料储存和处理方便、快捷等特点。配备便携式打印机可现场打印资料，方便地编制检测速报和成孔质量检测报告，大幅度提高工作效率和质量。
本仪器已应用于上海市地铁，高架道路、上海大剧院、东海大桥等项目及苏通大桥、江阴大桥、杭州湾大桥、京沪高铁等国家重点建设项目，并远销阿联酋、印尼等国家，取得了良好的经济效益和社会效益。

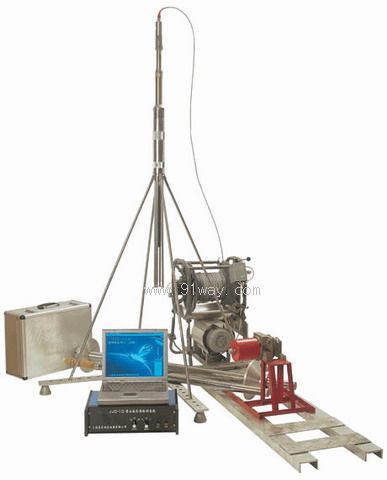

二、系统配套
1、 JJC-1D微机检测仪（地面仪器）
2、 JJY-2型（或JJY-5型）井径仪（井下仪器）
3、 JC-1B型电动绞车和井口滑轮（地面仪器）
4、 JNC-1沉渣测定仪（井下仪器）
5、 JJM-1高精度测斜仪（井下仪器）
6、 笔记本电脑（便携式打印机） （自备，提供上位机检测软件）

三、JJC-1D灌注桩孔径检测系统技术指标

1、孔径测量范围：Ф500mm～Ф1600mm （JJY-2型），选购安装200mm的扩展腿，测量范围可扩展至2000mm，
Ф1500mm～Ф2500mm （JJY-5型），选购安装770mm的扩展腿，测量范围可扩展至2800mm。
2、孔径测量误差：±15mm（JJY-2型），
±25mm（JJY-5型）。
3、井径仪供电电流：10mA。
4、井径仪灵敏度： ≥100mV/10cm （供电电流10mA时）。
5、电缆长度：100m（最长可选配125m）。
6、电缆拉力：0.35t （拉断力 0.65t）。
7、沉渣厚度检测： 可配沉渣测定仪井下仪器
电极间距0.02m±0.5mm
电阻率测量误差≤5%
8、垂直度检测： 可配测斜仪探管井下仪器
测量范围 0～10°
分辨率 0.01°
测量误差 ≤±0.1%
9、深度指示误差： ≤1‰。
10、工作温度： 测量探管 0～50℃，
地面仪器 -10℃～45℃，
相对湿度 <85%。
11、井径仪耐压： ≥3Mpa`。
12、工作电压： 220V 50HZ 50W。

四、选配件
1、 笔记本电脑
2、 打印机（A4）
