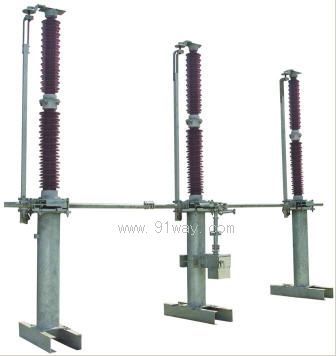

JW10-252(G)252kV户外高压交流隔离开关产品详细说明：

JW10-252(G)型高压交流接地开关是独立安装的高压户外接地装置。适用于交流50Hz的220kV的电力线路中，用于释放被检修线路和设备的静电荷，对检修的母线与断路器等高压设备实行电气安全接地，使线路中有明显可见的接地开合标志，保证停电检修人员的人身安全。通常在采用单柱垂直断口隔离开关的场所，用它对上层母线进行接地。

JW10-252(G)252kV户外高压交流隔离开关为一步动作式，采用SRCS1型人力操动机构或SRCJ3型电动机操动机构进行三极联动操作。

JW10-252(G)252kV户外高压交流隔离开关符合GB1985-2004《高压交流隔离开关和接地开关》、GB11022-1999、DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》、DL/T486-2000《交流隔离开关和接地开关订货技术条件》等标准，并且满足国家电网公司为完善化而颁布的《关于高压隔离开关订货的有关规定》。

项  目				单位	参        数
额定电压				kV	252
额定绝缘水平（1）			a) 1min工频耐受电压（有效值）	kV	460
			b)额定雷电冲击耐受电压（峰值）	kV	1050
额定频率				Hz	50
额定短时耐受电流				kA	50
额定峰值耐受电流				kA	125
额定短路持续时间				s	3
额定端子机械负荷		水平纵向负荷		N	1500
		水平横向负荷		N	1000
		垂直力		N	1250
接地开关开合感应电流		a）电感电流（电流/电压）		A/kV	160/15（2）（80/2）
		b）电容电流（电流/电压）		A/kV	10/15（2）（3/12）
		c）操作数次		次	10
机械寿命				次	2000
爬电距离				mm	6300 7812
人力操动机构	型号				SRCS1
	控制回路电压			V	AC220
电动机操动机构	型号				SRCJ3
	电动机电压			V	AC380
	控制回路电压			V	AC220、AC380
	分合闸时间			s	10±1
	输出转角				135°
单极重量				kg	255
注：(1)本产品属高原（G）型，绝缘试验按海拔2000米考核，修正系数k=1.13；若按绝缘水平395 kV档，可使用于海拔2800m的地区。 (2)参数为DL/T486-2000中B类规定值，须装设引弧装置；括号内为GB1985-2004中B类规定值
