TYD220-220kV电容式电压互感器产品详细说明：

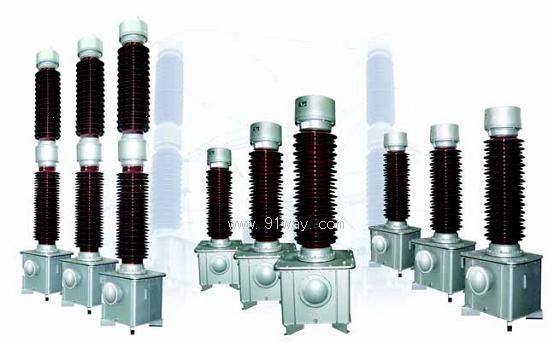

TYD220-220kV电容式电压互感器产品由电容分压器和电磁单元两部分组成，电容分压器由瓷套、电容芯子、电容器油和金属膨胀器组成，电磁单元由中间变压器、补偿电抗器和阻尼器组成。该系列互感器采用速饱和阻尼装置，瞬变响应速度快并能可靠的阻尼铁磁谐振。产品优化了密封结构，具有良好的密封性能。

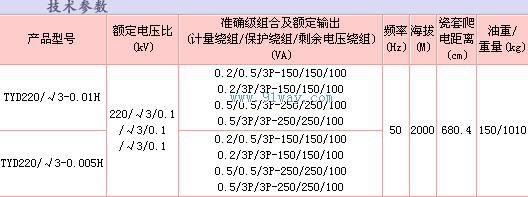

1、额定电压为220kV，设备最高电压为252kV，额定频率为50Hz。
2、额定工频耐受电压为395kV，额定雷电冲击耐受电压为950kV（全波）。
3、额定电压因数/时间为 1.2（连续） 1.5（30s）。
4、准确级组合为0.2/0.5（3P)/3P,二次负载为100/100/100VA。
5、可提供给用户的电容量分别有：0.0033H,0.0035H,0.004H,0.005H,0.0075H,0.01H

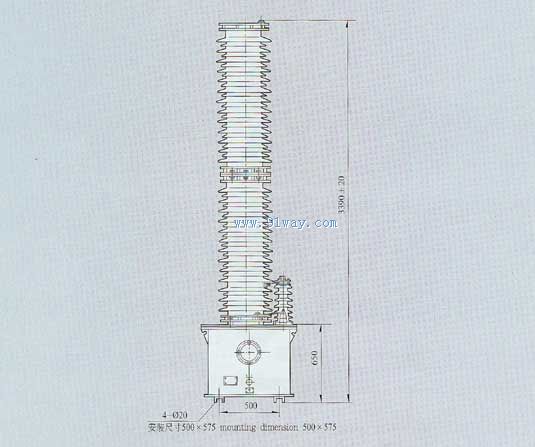

TYD220-220kV电容式电压互感器
