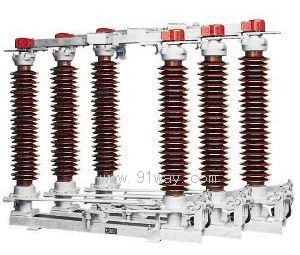

GW4-72.5GW(D)型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，用于电压10~220KV的电力系统中，供在有电压无负载时分合电路之用，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离之用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。 GW4系列与CJ2系列电动操动机构组合，特别适合电力系统和电气化铁路领域对远距离分、合的需要。

GW5,GW4-72.5GW(D)系列户外高压隔离开关有下列品种：
1）按有无接地开关分：不接地、单接地（左接地和右接地）和双接地；
2）接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型；
3）按使用地区分：普通型、防污型、耐污型和高原型。
该系列产品符合国家标准和IEC标准的各项要求，产品抗地震性能良好，能满足地震烈度9度的要求。
结构特点：
1. GW4型户外交流高压隔离开关为三相双柱、水平开启式结构，主要由底座、支柱绝缘子及导电部分组成。两根支柱绝缘子分别装在底座两端的轴承上，以连杆联接，可水平旋转。主闸刀分为左、右两部分，分别固定在两支柱绝缘子上，触头接触部分在两个支柱之间。当操作机构动作时，带动与之连接的一支柱绝缘子转动90°，另一绝缘支柱由于连杆传递也同时转动90°，因而左右闸刀便向同一方面分合。产品分普通型与耐污型两种，其中耐污型可用于III级污秽地区。
2.根据用户需要，产品所配装的接地刀组装于底座转动轴上。静触头装于主导电系统电杆上，接地开 关与隔离开关之间设有机械联锁，能保证主分-地合，地分-主合的顺序动作。（可据需要配电动机构）
3.隔离开关制成单极形式，能通过极间连接构成三极联动。本开关根据需要亦可单极使用。
4.隔离开关配用CS17手动机构时，不接地型配机构一台，单接地配两台，双接地型配三台。同时CS14-G、CJ6(电动机构)也可供用户选配。

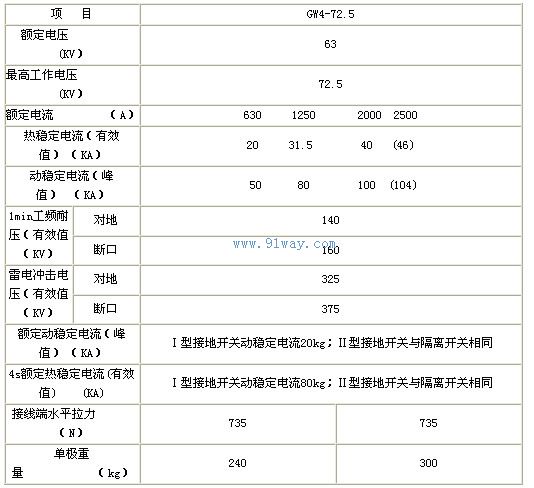

GW5,GW4-72.5GW(D)系列户外高压隔离开关主要技术参数

使用条件
1． 海拔高度不超过1000m，高原型不超过4000 m；
2． 环境温度：-40℃～+40℃；
3． 风速不大于35m/s；
4． 地震烈度：8度；
5． 覆冰厚度：≤10mm；
6． 耐污产品适用于污秽地区；
7． 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。说明：当上述环境条件不能满足使用要求时，由用户与制造厂协商解决。
五、订货须知
订货时请写明：
(1) 产品型号及名称；
(2) 额定电压、额定电流、动热稳定电流；
(3) 接线端拉力；
(4) 户外绝缘子爬电距离；
(5) 接地开关类型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(单接地、双接地)；
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压；
(7) GW4型的断口开距及长短触头。
