产品简介: |
|
一、用途
GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关是频率为50HZ的户外高压电器设备,供交流27.5kV接触网高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
二、使用环境条件
1、海拔高度不超过1000m;2000m
2、环境温度:上限+40℃,下限-30℃;
3、风速不超过35m/s;
4 、地震烈度不超过8度;
5、绝缘子污秽等级:防污型为Ⅲ级重污秽(盐密0.3毫克/平方厘米) ;
6、安装场所:户外混凝土单极电杆上。

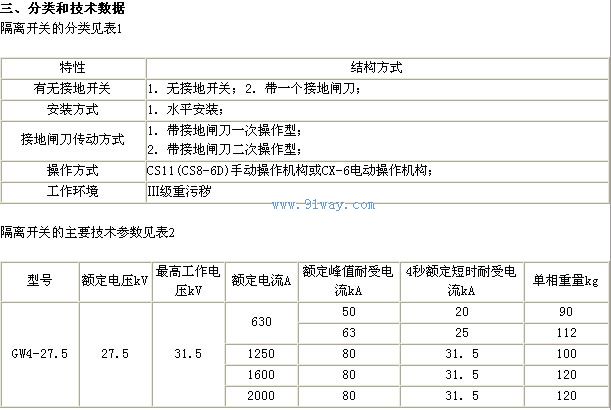

四、结构
GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。
GW4-27.5T型户外隔离开关是单极隔离开关组成的高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。
W4-27.5T(D)型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分一次操作型和二次操作型两种,以下称为接地型隔离开关。
GW4-27.5T(D)W型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于重污秽或高海拔地区。
1.隔离开关结构

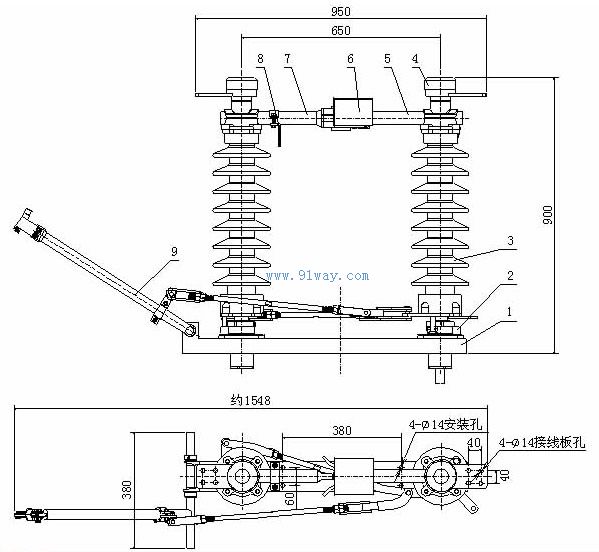

单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上,为双柱水平回转式结构,外形结构见图1。
每极隔离开关由底座,绝缘支柱及导电部分组成。

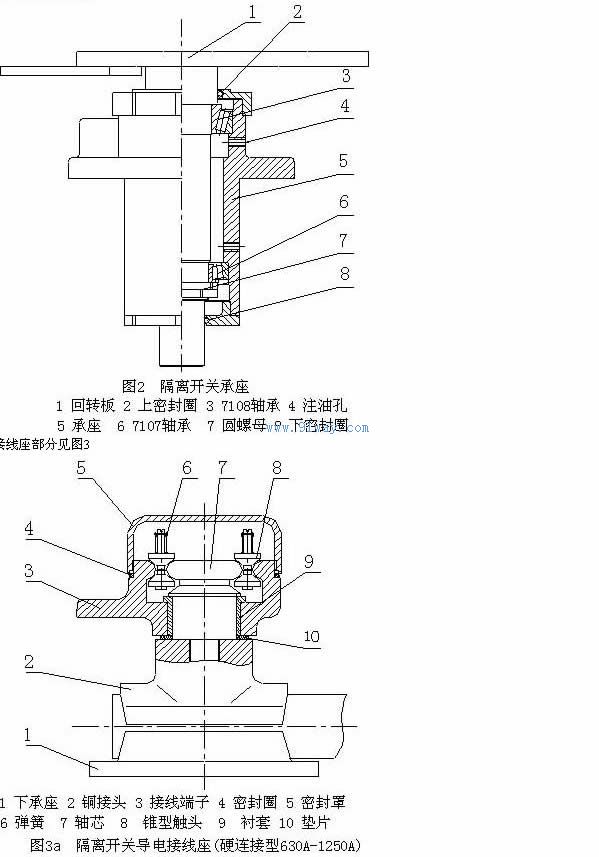

每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承上(图2)、以连杆连结,每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。左、右触头通过导电管在两个绝缘支柱中间接触。

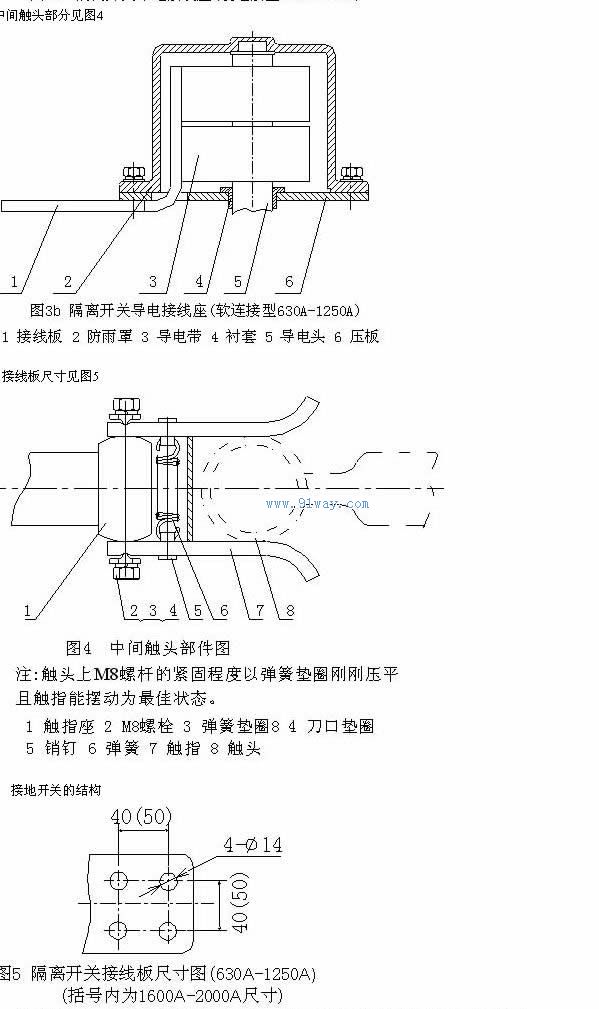

导电接线座按结构的不同分为硬连接型(图3a)和(图3b)连接型两种,根据用户订货要求确定。
主回路导电回路零件材质均为铜质,电流等级为630A时,导电部件表面镀锡;电流等级为1600A以上时,导电部件表面均镀银。
中间触头为“握手”式结构,其结构采用专利技术的触指刀口垫圈压紧技术,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。
不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别.
底座部分见图2
1.单接地二次操作型隔离开关与接地闸刀的机械联锁
单接地二次操作型隔离开关与接地闸刀的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
2.手动机构的结构
本系列隔离开关配用CS11(不接地及单接地一次操作传动型)和CS8-6D(单接地二次操作传动型)两种手动机构。
CS11(见图6)及CS8-6D型手动机构(见图7),其操作手柄为水平旋转,转动角度为90°。
4.CX-6电动机构的结构
CX-6电动机构的结构另见其使用维护说明书
五、动作原理
本系列隔离开关的分合闸的动作基本相同。联动时,需将单极隔离开关分别按安装图8或图9用连接。
1.隔离开关动作原理
(1)不带接地闸刀型
隔离开关的操作机构通过连接管与隔离开关的主动级相连,机构主轴旋转90°,带动主动级的绝缘支柱旋转90,同时通过连杆带动另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,籍助连杆可将各单极开关联成双极或三极联动的隔离开关,通常以单极出厂,单极使用。
(2)带接地闸刀一次操作型
带接地闸刀开关结构是在上述开关结构基础上,增加一次操作接地传动机构.它保证当主闸刀开始分闸时接地闸刀相应开始转动;当主闸刀转到分闸终端位置时,接地闸刀也同时到达接地终端位置.即主闸刀和接地闸刀各自的分、合动作一次完成.
(3)带接地闸刀二次操作型
本结构为主刀与接地闸刀分别用二个手柄各自操作.在二个操作柄间设有连锁装置以防误操作,保证按规定的程序(主分-地合-地分-主合)进行操作。
2.接地开关动作原理
操作机构的手柄水平旋转90°,通过连杆带动接地闸刀转动,实现接地开关分、合闸动作。
3.操动机构中的辅助开关与机构的主轴连接在一起,在分,合闸动作时将相应的触点切断或闭合,发出相应的分、合信号。
六、安装与调整
1、 隔离开关的安装调整应达到下列各项要求:
(1)配用手动机构时,一般体力的操作人员应能独立进行分、合闸操作,动作灵活。
(2)隔离开关的双极或三极联动的合闸同期性数值为:不大于6mm;。
(3)隔离开关的每相回路电阻应满足表3
2、隔离开关的安装调整
(1)按安装图8或图9将每极隔离开关底座固定在水平基础上,
(2)将操作机构置于隔离开关主动级侧面的转动主轴下方,在隔离开关主体和机构隔离开关操作主轴处于合闸位置时,用齿型包箍将水煤气管连接并紧固,当主、从动两绝缘支柱不同步时,可以调整极间正反牙螺杆来达到分、合闸。
(3)隔离开关的双极或联动的合闸同期性的安装调整,在两接线端承受正常母线拉力的条件下,调整相间正反牙连杆长度,达到上述要求。
(4)隔离开关处于合闸位置时,触头上各接触点应全部接触,触头上M8螺杆的紧固程度以弹簧垫圈刚刚压平且触指能摆动为最佳状态。
3、带二次操作型接地闸刀的安装调整
(1)在接地闸刀和机构操作主轴均处于合闸位置时,用齿型包箍将水煤气管连接并紧固。
(2)接地开关处于合闸位置时触头接触位置,可用接地动触头在导电管上的位置来调整,当合闸位置正确时,再拧紧紧固螺母。
七、验收与保管
1、产品到达目的地后,须用户应将其放在干燥通风场所,不宜倒置,并尽快按下列事项进行验收:
(1)首先检查包装箱外表面有无损坏和异常现象,外表检查完毕后,把包装箱打开取出所附文件。
(2)检查产品所附文件是否齐全(包括装箱清单、产品合格证、安装使用说明书等)
(3)取出产品及附件(注意切勿使绝缘支柱瓷瓶部分受损),并进行核对。
(4)检查产品外观有无损坏和异常现象。
2、产品经验收后,无论是否立即安装使用,均应安下列各项存放保管:
(1)隔离开关各磨擦转动部分必须擦净并涂以无酸性凡士林保护。
(2)产品长期存放库房时,应定期检查(每次不超过六个月),若发现生锈时,应除去锈层,涂以防锈剂。
八、使用须知
1、投入运行前,应进行一次全面检查,确认无误后,方可投入运行。
(1)隔离开关各部位尺寸是否符合要求。
(2)各连接部分的螺拴应紧固牢靠,尤其是与母线的联接。
(3)触头上各接触点应全部接触
(4)投入运行后应注意下列事项:
(5)隔离开关在一般情况下,必须当线路负荷切除后方可进行分、合闸操作。
(6)带有二次操作型接地闸刀的隔离开关,必须在隔离开关完全分闸后方可合上接地开关;反之,当接地开关完全分闸后方可进行隔离开关的合闸操作。
2、隔离开关必须经常地维护、定期检修,检修时应注意下列事项:
(1)隔离开关瓷瓶有无损坏,胶装有无松动。
(2)隔离开关处于合闸位置时,触头上各接触点是否接触良好;触头上弹簧是否变形,拉力是否改变,并测量回路电阻。
(3)机构中辅助开关等元件是否绝缘良好。
(4)接地处情况是否良好。
(5)操作时各转动部分是否灵活,应无卡涩现象。
