产品名称：

CA1系列双电源转换开关

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 双电源开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CA1系列双电源转换开关产品详细说明：

CA1系列自动转换开关主要性能、控制功能、装置的外形及安装尺寸、电气原理图

型号	CA1
控制器类型	电子型							智能型（智能可通信型）
转换器型号	W型			Q型
主要性能	对常用、备用两路电源的任一相电压进行检测，若被检测相电压降至30%额定控制电源电压以下、缺相或电源断电则动作。			对常用电源的各相电压、备用电源的任一相电压进行检测，若被检测相发生过电压、欠电压、缺相或电源断电则动作。				对常用电源的各相电压、备用（或发电）电源的A相电压进行检测，若被检测相发生过电压、欠电压、缺相或电源断电则动作。
四位置工作状态	a.“自动”操作
	b.强制在“常用”电源（或电网电源）
	c.强制在“备用”电源（或发电电源）
	d.“停止”（均关闭）
自动控制器状态指示	合闸、分闸、故障跳闸
欠电压			50%～90%额定电压，用户可调			65%、75%、85%额定电压，用户可调
过电压			105%～120%额定电压，制造厂可调			115%额定电压
控制功能	R型	S型	消防联动型		F型	R型	S型		F型
	常用-备用间的自投自复	常用-备用间的自投不自复	可选R/S型		常用-发电电源间的自投自复	常用-备用间的自投复用	常用-备用间的自投不复用		常用-发电电源间的自投复用
控制特性*	t1、t3用户可调				t1、t2、t3、t4、t5、t6用户可调	t1、t2、t3、t4用户可调			t1、t2、t3、t4、t5、t6用户可调

·CA1系列自动转换开关控制器R型、S型、F型三种控制功能简介
·电网-电网间的自投自复（R型）
R型的控制器对两路电源（分别称为常用电源和备用电源）进行自动切换。正常状态时应由常用电源供电，当常用电源出现异常（被检测相电压发生过压、欠压、缺相或电源断电）时，经已设定的延时时间自动切换至备用电源供电；当常用电源恢复正常后，经已设定的延时时间自动返回至常用电源供电。

R型控制器的功能见下表：

常用电源	备用电源	控制功能
正常	正常	常用电源供电：Q1合、Q2分
异常	正常	经t1延时后Q1分，再经t2延时后Q2合——备用电源供电
恢复正常	正常	经t3延时后Q2分，再经t4延时后Q1合——恢复常用电源供电

注：Q1合及Q1分表示控制常用电源的断路器合闸或分闸；
Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
电网-电网间的自投不自复（S型）
自投不自复的控制器对两路电源（分别称为常用电源和备用电源）进行自动切换。在常用电源出现异常（被检测相电压发生过压、欠压、缺相或电源断电）时，经已设定的延时自动切换至备用电源，但当常用电源恢复正常后，不能自动回复。只有当备用电源出现异常才进行切换。

S型控制器的功能见下表：

常用电源	备用电源	控制功能
正常	正常	常用电源供电：Q1合、Q2 分
异常	正常	经t1延时后Q1分，再经t2延时后Q2合——备用电源供电
恢复正常	正常	仍以备用电源供电
正常	异常	经t3延时后Q2分，再经t4延时后Q1合——常用电源供电

注：Q1合及Q1分表示控制常用电源的断路器合闸或分闸；
Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
电网-发电电源间的自投自复（F型）
F型控制器对两路电源（分别为电网电源和发电电源）进行自动切换。在电网电源出现异常（被检测相电压发生过压、欠压、缺相或电源断电）时，控制器经发电指令延时发出发电指令请求发电。当发电电源电压至50%～90%额定电压（对Q型转换器）或70%额定控制电源电压（对W型转接器），装置从电网断开负载电路，自动切换到发电电源。当电网电压恢复正常后，则又自动返回到电网供电，并发出停止发电指令。

电网电源	发电电源	控制功能
正常	未发电	电网供电：Q1合、Q2分
异常	未发电	经发电指令t5延时发出发电指令，等待发电
异常	正常	经t1延时后Q1分，并发出卸载指令，再经t2延时后Q2合——发电电源供电
恢复正常	正常	电网电源稳定时间达到t6整定值后，发出停止发电指令，经t3延时后Q2分，再经t4延时后Q1合——自复到电网供电

注：Q1合及Q1分表示控制电网电源的断路器合闸或分闸；
Q2合及Q2分表示控制备用电源的断路器合闸或分闸。

R型、S型、F型自动控制器控制特性：

型号	额定控制电源电压Us（V）	转换断开延时时间t1（s）	转换接通延时时间t2（s）	返回断开延时时间t3（s）	返回接通延时时间t4（s）	发电指令延时时间t5（s）	发电停机指令延时时间t6（s）
CA1R CA1S	AC230	0.5～64用户可调	0.5	0.5～64用户可调	0.5	——	——
CA1F	AC230	0.5～64用户可调	0.5～64用户可调	0.5～64用户可调	0.5～64用户可调	1～180用户可调	32～600用户可调

CA1自动转换开关主要规格及执行断路器选用

型号	执行的断路器	断路器极数和短路分断能力级别	额定电流	额定工作电压	额定绝缘电压	额定频率
CA1-63	CM1-63	三极（L、M）四极	（6）、10、16、20、25、32、40、50、63	400V	500V	50Hz
CA1-100	CM1-100	三极（C、L、M、H）四极	（10）、16、20、25、32、40、50、63、80、100
CA1-160	CM1-160	三极（C、L、M、H）四极	100、125、140、160
CA1-225	CM1-225	三极（C、L、M、H）四极	100、125、140、160、180、200、225
CA1-400	CM1-400	三极（C、L、M、H）四极	225、250、315、350、400
CA1-630	CM1-630	三极（C、L、M、H）四极	400、500、630
CA1-800	CM1-800	三极（M、H）四极	630、700、800

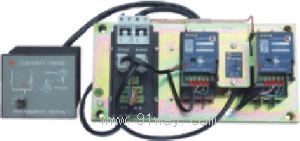

CA1系列双电源转换开关

CA1系列双电源转换开关（示意图）
