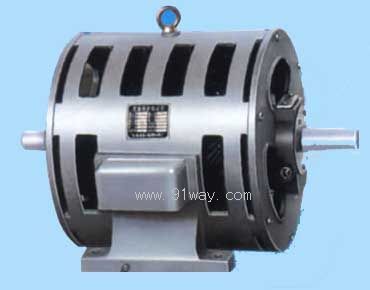

产品名称: JTD系列电梯电动机
型号规格: JTD系列电梯电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 电梯电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JTD系列电梯电动机产品详细说明:
JTD系列为开启式笼型、双绕组双速三相异步电动机。高速6级,其同步转速为1000 r/min,低速24级,其同步转速为250 r/min。每套绕组引出三个出线头,电动机共有六个出线头。其具有较高起动转矩和较低起重电流的特点。主要用于电梯及其电动升降机配套。

使用条件
  额定电压为380V,实际运行电压为350V;
  额定频率为50Hz;
  Y接法;
  冷却介质温度不超过40℃;
  海拔不超过1000m;
  绝缘等级为B级。

JTD系列电梯电动机基本型式
  防护等级为IP00;
  冷却方式为IC01;
  安装型式为IMB3;
  电动机为S2短时工作制,定额为30min。

性能参数

型号 规格 级数 额定
功率
(kw)
额定
电流
(A)
效率
(%)
功率
因数
(cosφ)
起重
转矩
(倍)
起重
电流
(A)
最大
转矩
(倍)
同步转速
(r/min)
振动速度
mm/s
噪声(LP)
dB(A)
JTD430 7.5kw 6 7.5 22 74 0.70 2.9 4 3.3 1000 1.12 70
24 1.8 21.2 39 0.33 1.85 1.6 2.3 250 1.12 70
11.2kw 6 11.2 35 72 0.68 3.0 4 3.4 1000 1.12 70
24 2.7 31.6 38 0.34 1.85 1.6 2.4 250 1.12 70
JTD560 15kw 6 15 41 77 0.72 3.0 4 3.4 1000 1.12 70
24 3.75 37.4 40 0.38 1.85 1.6 2.4 250 1.12 70
19kw 6 19 51 78 0.73 3.0 4 3.5 1000 1.12 70
24 4.6 42.5 41 0.40 1.85 1.6 2.5 250 1.12 70

JTD系列电梯电动机
