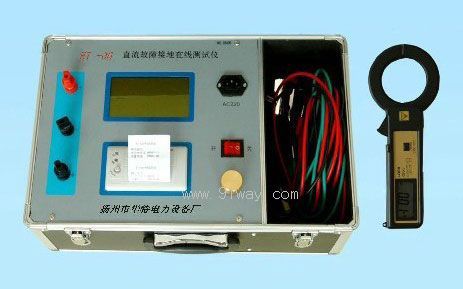

ZJDG-I直流接地电阻故障测试仪产品详细说明：

一、概述：
ZJDG-I直流接地电阻故障测试仪广泛存在于电力、电信、冶金、石化、纺织等各个领域中，并发挥着重要作用。直流系统接地故障会对产生带来巨大的安全隐患，如果发生单点直流接地故障必须在规定的时间内解决，如果不能快速的解决，系统产生多点接地，后果将不堪设想。传统的解决方法是将直流系统逐路断开（断开时间不超过3秒钟），看直流系统电压是否恢复正常，确定好某回路后，再继续向下一步查找，这种方法费时费力，具有潜在危害性，某些设备是不允许断开直流系统，因此传统的直流接地查找方法不理想。采用“直流接地在线测试仪”避免了传统查找方法的缺陷，可以在不影响直流系统工作的情况下实现快速、安全、有效的查找。

二、 ZJDG-I直流接地电阻故障测试仪特点：

⒈ 适用于直流220V以下系统。
⒉ 测量直流接地电阻值0-20KΩ。
⒊ 采用微机操作软件系统和高精度传感器，仪器可自动计算接地电阻值、接地电流值、接地电压值、为查找的故障点提供依据。 ⒋ 采用消除杂散的分布电容装置。
⒌ 采用日本高精度、抗干扰钳型表。
⒍ 适应环境温度范围：-50—400。
⒎ 对人体环境安全无影响。
⒏ 在线带电快速查找电厂或变电站直流系统。
⒐ 在存在对电源的干扰。
⒑ 可靠程度99%。

三、技术参数：
⒈ 输入电最高压：250DC 250AV
⒉ 最大输出电压：~15V
⒊ 最大输入电流：120mA
⒋ 最大输入功率：30W
⒌ 额定电压：DC220V、 AC220V
⒍ 额定功率：220W
⒎ 外型尺寸重量：440*290*210（mm）7Kg

四、查找方法：
⒈ 插上电源，打开220V交流电源开关
⒉ 红色夹子接正极母线，黑色夹子接负极母线，接地端接地应良好，即直流屏的铁壳。
⒊ 待数据处理完毕，按选择键显示测试项目，应将光标移至自动检测，按下“确认”键，将自动检测接地电压值，接地电流值，接地电阻值，无接地时，接地电压+110V、-110V‘接地电流值为0A接地阻值为0欧。
⒋ 查找接地时，将光标移至连续检测，按下确认键，用钳形电流表，在直流母线上各支路检测电流，与测试仪电流比较接近的值，亦为接地支路顺此线向下检测，直至找到接地点。检测完毕按取消键逐步返回。
⒌ 如果手动检测时，检测到正级接地，不应再手动检测负极接地。
如果检测到负级接地，不应手动检测手动正级接地。否则将造成内置保险损坏，仪器将不能使用，必须更换保险后在使用。
⒍ 打印：当仪器检查完毕须打印时，将光标移到打印处，按“确认”开始打印。

五、 注意事项：
⒈ 信号电源应加在直流故障母线上。
⒉ 在查找故障的间歇注意随时关掉电源
⒊ 当各个支路都无明显接地时，应注意它是否在供电部分，例如：蓄电池、充电机等部位。
⒋ 高阻接地故障查找时，应拆除绝缘监察电器接地点。
⒌ 个别系统由于充电机滤波效果不好，造成系统存在较大的工频干扰，查找接地点时应暂时退出充电机。
⒍ 本仪器带电操作，接电时应严格按说明书顺序，由于操作不当，造成人身伤害及仪器损坏，本公司不承担任何法律责任。
