P-04系列交流信号隔离器(输出回路供电)产品详细说明：

P-04系列交流信号隔离器(输出回路供电)输入、输出范围


代码	输入	代码	输出
1	0-5 Vac	1	两线制输出4-20mA
2	0-10 Vac
3	0-100 Vac
4	0-265 Vac
5	0-1 Aac
6	0-5 Aac
7	0-10 Aac
8	用户特定参数

P-04系列交流信号隔离器(输出回路供电)主要技术规格

输入阻抗	电压型≥100KΩ 电流型≤2Ω
输出负载电阻	0-500Ω
精 度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃～＋60℃
绝缘电阻	输入、输出之间≥100MΩ(500Vdc)
绝缘强度	输入、输出之间≥1500Vac/分钟
两线制电源	24VDC（接口内部电源）

订货注明
标明输入、输出信号的代码 例：输入0-1 Aac 输出4-20mA 型号P-0451

产品特点
自供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出全隔离

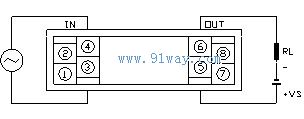

接线图

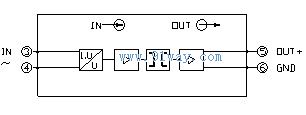

方框图


外形尺寸
