G-211两入两出信号隔离器产品详细说明：

G-211两入两出信号隔离器输入、输出范围



代码	输入1	代码	输入2	代码	输出1	代码	输出2
1	0-75mVDC	A	0-75mVDC	1	0-5VDC	A	0-5VDC
2	0-5VDC	B	0-5VDC	2	0-10VDC	B	0-10VDC
3	0-10VDC	C	0-10VDC	3	1-5VDC	C	1-5VDC
4	0-250VDC	D	0-250VDC	4	0-10mA	D	0-10mA
5	0-10mA	E	0-10mA	5	0-20mA	E	0-20mA
6	0-20mA	F	0-20mA	6	4-20mA	F	4-20mA
7	4-20mA	G	4-20mA	7	-10V—+10V	G	-10V—+10V
8	用户特定参数

G-211两入两出信号隔离器主要技术规格

输入阻抗	电压型≥100KΩ 电流型：100Ω
输出阻抗	0-500Ω
精度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃-＋60℃
绝缘电阻	电源、输入1、输出1、输入2、输出2之间≥100MΩ(500VDC)
绝缘强度	电源、输入1、输出1、输入2、输出2端口之间≥1500VAC/分钟
电源	24Vdc±10%
消耗功率	＜2W

订货注明
标明输入、输出信号的代码 例：输入1：1-5V 输入2：0-5V 输出1:4-20m 输出2:0-5V 隔离器型号G-12112FA

产品特点
24V供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出、电源，三端口全隔离

接线图

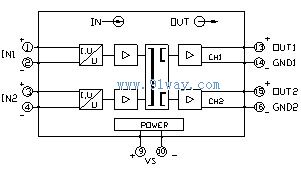

方框图

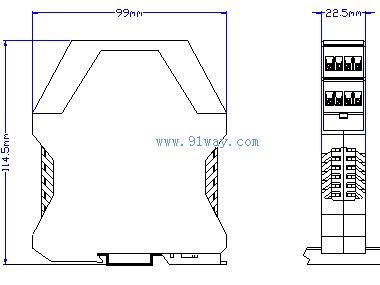

外形尺寸
