G-412系列热电阻信号隔离分配器产品详细说明：

G-412系列热电阻信号隔离分配器输入、输出范围



代码	输入	代码	输出1	代码	输入2
1	CU50(－20℃-100℃)	A	0-5VDC	1	0-5VDC
2	CU100(0-100℃)	B	0-10VDC	2	0-10VDC
3	PT100(0-150℃)	C	1-5VDC	3	1-5VDC
4	PT100(0-200℃)	D	0-20mA	4	0-10mA
5	PT1000(0-400℃)	E	4-20mA	5	0-20mA
8	用户特定参数

G-412系列热电阻信号隔离分配器主要技术规格

激励电流	恒流800uA
输出阻抗	电压型≥10KΩ 电流型≤550Ω
精度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃-＋60℃
绝缘电阻	电源、输入、输出1、输出2之间≥100MΩ(500VDC)
绝缘强度	电源、输入、输出1、输出2端口之间≥1500VAC/分钟
电源	24Vdc±10%
消耗功率	＜2W

订货注明
标明输入、输出信号的代码 例：输入PT100(0-200℃) 输出信号1：4-20mA 输出信号2：1-5V 型号G-4124EC

产品特点
24V供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出、电源，端口间全隔离

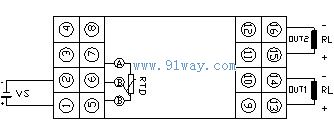

接线图

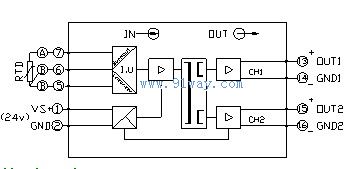

方框图

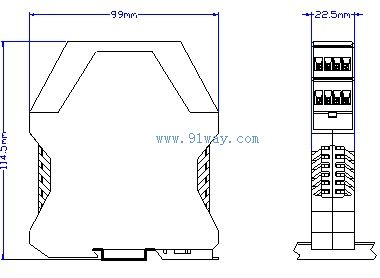

外形尺寸
