GBF型衬氟管道泵产品详细说明：

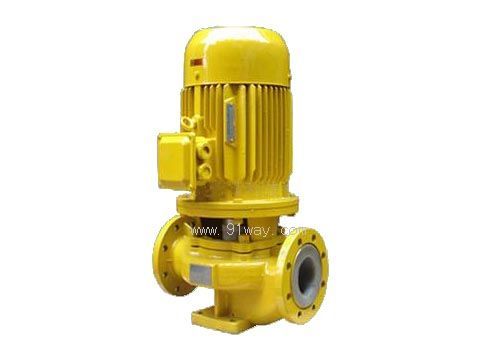

GBF型衬氟管道泵

一、概述：
氟塑料是当今世界最优秀的耐腐蚀材料，我单位选用该材料生产的GBF型耐腐蚀管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式管道泵的基础 上进行巧妙组合设计而成。该衬氟管道泵产品具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。

二、GBF型衬氟管道泵特点：
1、衬氟管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

三、使用范围:
GBF型衬氟管道循环泵适用于-85℃~+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.

四、性能参数：
流量（Q）2.5-400m3/h
扬程（H）15-80m
工作压力（P）2.5MPa

五、设计特点：
（1）泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。
（2）叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
（3）轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
（4）安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
（5）可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
（6）可根据管路布置的

GBF型衬氟管道泵竖式和横式安装。

型号	流量m3/h	杨程m	转速r/min	电机功率kw
GBF25-125	4	20	2900	0.75～1.1
GBF25-125A	3．6	16	2900	0.55～0.75
GBF25-160	4	32	2900	1.5～2.2
GBF25-160A	3．7	28	2900	1.1～1.5
GBF40-125	6．3	20	2900	1.1～1.5
GBF40-125A	5．6	16	2900	0.75～1.1
GBF40-160	6．3	32	2900	2.2～3
GBF40-160A	5．9	28	2900	1.5～2.2
GBF40-200	6．3	50	2900	4～5.5
GBF40-200A	5．9	44	2900	3～4
GBF50-125	12．5	20	2900	1.5～2.2
GBF50-125A	11	16	2900	1.1～1.5
GBF50-160	12．5	32	2900	3～4
GBF50-160A	11．7	28	2900	2.2～3
GBF50-200	12．5	50	2900	5.5～7.5
GBF50-200A	11．7	44	2900	4～5.5
GBF65-125	25	20	2900	3～4
GBF65-125A	22．3	16	2900	2.2～3
GBF65-160	25	32	2900	4～5.5
GBF65-160A	23．4	28	2900	4～5.5
GBF65-200	25	50	2900	7.5～11
GBF65-200A	23．5	44	2900	7.5～11
GBF80-125	50	20	2900	5.5～7.5
GBF80-125A	45	16	2900	4～5.5
GBF80-160	50	32	2900	7.5～11
GBF80-160A	46．7	28	2900	7.5～11
GBF80-200	50	50	2900	15～18.5
GBF80-200A	47	44	2900	11～15
GBF100-125	100	20	2900	11～15
GBF100-125A	89	16	2900	7.5～11
GBF100-160	100	32	2900	15～18.5
GBF100-160A	93．5	28	2900	11～15
GBF100-200	100	50	2900	22～30
GBF100-200A	93．5	44	2900	18.5～22
