产品名称: | JDZ9-3R型电压互感器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 高压电器 -- 3KV电压互感器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|

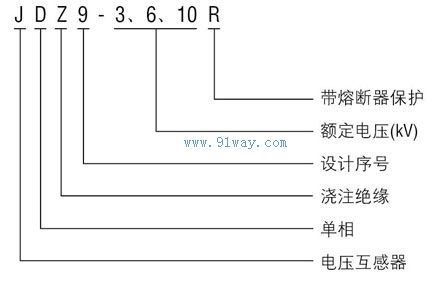

产品型号 |
额定电压比 (kV) |
准确级或准确级组合 |
额定输出 (VA) |
极限输出 (VA) |
额定绝缘水平 (kV) |
JDZ9-3R |
3/0.1 |
0.2 |
20 |
500 |
3.6/25/40 |
0.5 |
50 |
结构与特点
本系列电压互感器为支柱式结构,采用环氧树脂全封闭环氧浇注,耐污染及潮湿,也适用于热带地区使用,互感器不需要特别维护,只需定期地清除表面污物。在其一次出线端带有两只更换方便的熔断器用于短路保护。产品底板上有接地螺栓及供安装用的四个安装孔。

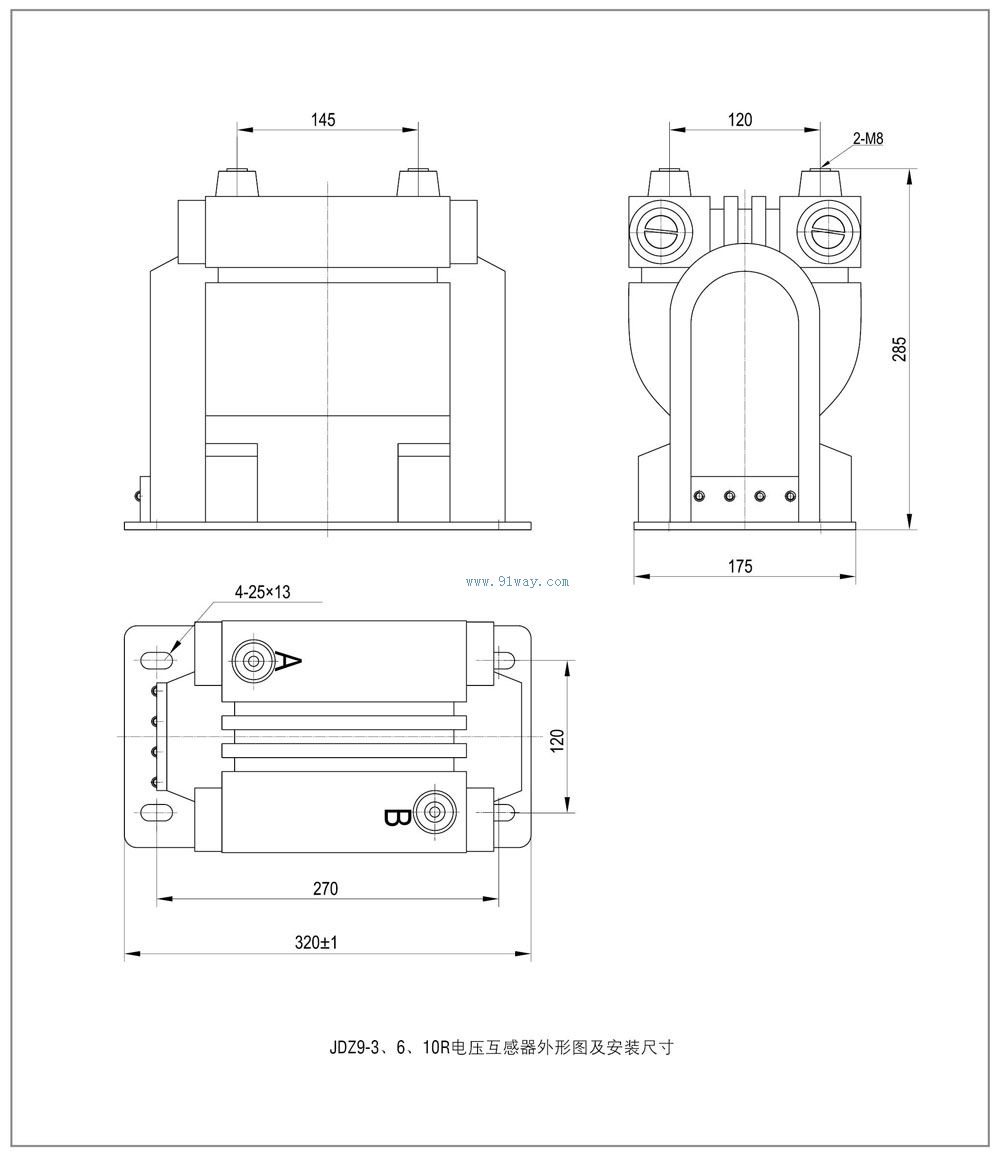

JDZ9-3R型电压互感器外形图及安装尺寸
