APF有源滤波器产品详细说明：

型号
APF-0.4-400-3L 含义：APF有源， 0.4电压，400谐波电流A，3L三相三线，4L三线四线

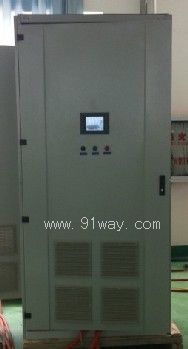

APF有源滤波器

工作原理
滤波原理
通过外部互感器CT实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。
输出补偿电流是根据系统的谐波量动态变化的，因此不会出现过补偿的问题。另外，有内部过载保护功能，当系统的谐波量大于滤波器容量时，可以自动限制在100%额定容量输出，不会发生滤波器过载。
无功补偿原理
可以通过参数设置，使在滤除谐波的同时进行动态无功补偿。
根据检测系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿，无功补偿的目标值
可以通过操作面板设定。
的无功补偿电流是根据系统无功量需求动态变化的，不会出现过补偿，柔性的无功补偿不会产生涌流冲击。
内部控制原理
隔离开关合闸后，首先通过预充电电阻对直流母线电容器充电，这个过程会持续几秒钟，是防止上电后对直流母线电容器的瞬间冲击。当母线电压Udc达到预定值后，主接触器闭合。
直流母线电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。
通过外部CT实时采集电流信号送至信号调理电路，然后再送给FPGA控制器，控制器将基波成分分离，并提取出所有的谐波；控制器会将采集到的谐波成分和已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电路，触发IGBT变换器产生与负载谐波电流相位相反的谐波电流注入到电网中，实现滤除谐波的功能。

APF有源滤波器特点及应用
3L应用领域及特点
适用于工业型大容量负载的3L有源电力滤波器
针对整流器、变频器、大型UPS、中频炉、电弧炉、焊机。化工等工业型大容量非线性负载，推出3L系列有源电力滤波器。
3L系列有源电力滤波器具备其前所未有的滤波能力，能同时滤除2~50次谐波，滤波能力可高达97%以上，对阶跃变化的谐波完全补偿时间小于10ms。
3L系列有源电力滤波器可多台同时并联运行，完全适用于工业领域的各种情况，是工业型大容量非线性负载谐波治理的最佳解决方案。
4L应用领域及特点
适用于民用型的4L有源电力滤波器
如今商业建筑领域大量使用的荧光灯、电脑、UPS、电梯、变频空调等，不仅严重污染电网，而且其产生的三次谐波叠加到中性线，使中性线发热，严重威胁配电系统安全，针对商业混合型负载，推出4L系列有源电力滤波器。
4L能彻底消除因三次谐波产生的中性线电流，可以消除2~50次范围内的全部或选定次数的谐波，具备通讯功能，能方便地与用户现有的通讯系统相连。
4L有源电力滤波器可多台同时并联运行，安全适用于民用领域的各种状况，是商业建筑配电系统等民用领域必不可少的重要电气设备。

APF有源滤波器技术特点
基本特性
负载短路，过压，欠压，过流等保护功能。
采用高清晰，5.7英寸中文彩色触摸屏。
有消除三相不平衡的功能。
不会与系统发生谐振。
可进行待机功能管理。
可以只滤波，或同时滤波和补偿无功，并可设置功能的优先次序。
设计选型简单，不需要进行详细的电网分析，只需要测量谐波电流的大小。
并联安装方式，安装简单，方便，易于扩展，可多台并联。
可实现不同容量并联。
实施故障记录和事件记录，并可查询历史记录。

产品参数

	3线	4线
额定补偿电流	100A-400A	50A-400A
输入
工作电压（V）	400V(-20%~+15%),690V(-20%~+15%)	400V(-20%~+15%)
工作频率（Hz）	50/60	50/60
性能指标
滤波能力	THDI＜3%（额定）	THDI＜3%（额定）
滤波范围	2~50次谐波，消除全部指定次谐波	2~50次谐波，消除全部指定次谐波
单次谐波补偿率调整	可对每次谐波的补偿电流限值	可对每次谐波的补偿电流限值
瞬时响应时间	＜100us	＜100us
全响应时间	＜10ms	＜10ms
有功功率损耗	＜3%(额定)	＜3%(额定)
校正三相不平衡	有	有
无功补偿功能	有，可设定功率因数	有，可设定功率因数
过载功能	自动限流在100%额定输出	自动限流在100%额定输出
开关频率	20KHz	20KHz
显示与操作
显示界面	5.7英寸 中文彩色触摸屏	5.7英寸 中文彩色触摸屏
显示状态	电流、电压、功率和谐波畸变率等电网参数	电流、电压、功率和谐波畸变率等电网参数
通讯	Modbus,RS485，TCP/IP以太网	Modbus,RS485，TCP/IP以太网
输入及输出干结点	5个输出结点，4个输入结点（用户可自定义）	5个输出结点，4个输入结点（用户可自定义）
产品配置
单机运行	可以	可以
并机运行	可多台并机	可多台并机
环境条件
