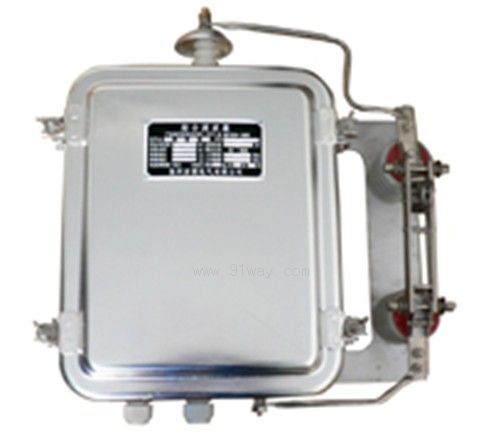

JLX,JLX系列结合滤波器产品详细说明：

JLX,JLX系列结合滤波器用于电力线载波通道中，串接在耦合电容器低压端和通信终端之间，和耦合电容器一起实现载波信号传输和工频电流的隔断。JLX,JLX系列结合滤波器适用于载波通信通道，能抵消耦合电容低压端对地的0—200pF杂散电容。使用于继电保护通道的，在电缆侧输出端串接5000pF隔直电容；使用于载波通道，电缆输出由变量器直接输出。
产品采用标准为IEC481—1974、GB7329—2008，整机峰值包络功率为400W、600W、800W、1000W,适用于10至500千伏电力线载波系统。

JLX,JLX系列结合滤波器型号如下
JL-400-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-600-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-800-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-1000-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-1200-3.3/3.5/5.0/6.6/7.5/10/15/20-N3

型号说明
1、相-地结合滤波器
JL-400/600/800/100/1200-5.0-N3： 耦合电容为5000pF,线路阻抗300/400欧姆可选择的400W结合滤波器，适用于继电保护和载波通道。
JL-400/600/800/1000/1200-N5 ：耦合电容为3300至10000pF,线路阻抗400欧姆的通用型结合滤波器，适用于继电保护和载波通道。
JL-400/600/800/1000/1200-N5 ：耦合电容为3300至10000pF,线路阻抗300欧姆的通用型结合滤波器，适用于继电保护和载波通道 2、相-相结合滤波器
JLX-400/600/800/1000/1200-3.3/3.5/5.0/6.6/10/2.0-N33.工作原来同相-地结合滤波器。

工作环境
标准条件：适合户外使用，能在日光，雨，雾，冰雹，霜，冻，雪等环境中正常运行。 安装高度：安装点海拔高度不大于5000米。 环境温度：正常使用的环境温度应在-40℃和+55℃之间。 工 频：输出线高压电的频率应在0-60HZ之间。 特殊要求：如用户对使用条件有特殊要求也可考虑。
