ZRSM型电子式电动套筒调节阀产品详细说明：

ZRSM型电子式电动套筒调节阀是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。

一、ZRSM型电子式电动套筒调节阀主要技术参数与性能指标

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
行程mm		16		25		40			60			100
允许压差△MPa		≤公称压力MPa
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.05%
可调范围		30:1
公称压力 介质温度 阀体材料	1.6MPa	常温－20℃~＋200℃ 铸铁HT200
	4.0MPa	常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

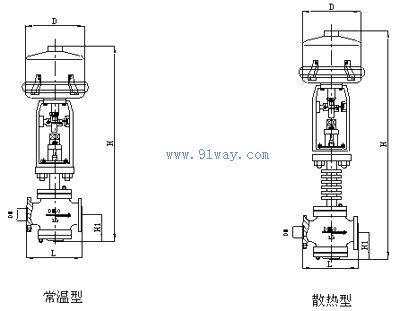

二、ZRSM型电子式电动套筒调节阀外形尺寸及附图

公称通径（DN）	L		H1	H		D
	1.6MPa	6.4MPa		常温	高温
25	185	200	110	669	822	225
40	220	235	131	838	991	225
50	250	265	131	850	1003	255
65	275	295	171	967	1126	255
80	300	320	189	984	1152	255
100	350	400	208	1026	1193	255
150	450	550	275	1360	1587	310
200	550	670	320	1440	1667	310
250	640	810	390	1649	1884	310
300	880	950	450	1760	1999	310

三、型号编制说明

Z	D	S	M	16	P	G
自控阀门	执行机构类型：	位移特征：	阀门结构形式：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	S：表示直程	M ：表示套筒阀	16：表示1.6MP	C：表示碳钢	G：表示中温型 温省略
	R： 表示3810系列			40：表示4.0MP	P：表示不锈钢铸铁省略
	H：表示DKZ系列			64：表示6.4MP	铸铁省略
	C：表示ZAZ系列

四、订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
