产品名称: | ALS系列阀门限位开关 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 泵阀管件 -- 阀门定位器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
ALS系列阀门限位开关技术要求
防护等级:IP65(本质安全型)IP67(外壳防护型)
触点容易 :6A/24VDC(直流)
10A/220VAC(交流)
环境温度 :-35℃~ +70℃
接线端口 :2-G1/2"
放置角度 :0°~90 °角行程
0°~180 °(可调)
位置指示 :开—黄,关—红
外型尺寸:120×120×103mm
重量:约1.6Kg
IP65 Kg
IP67 Kg

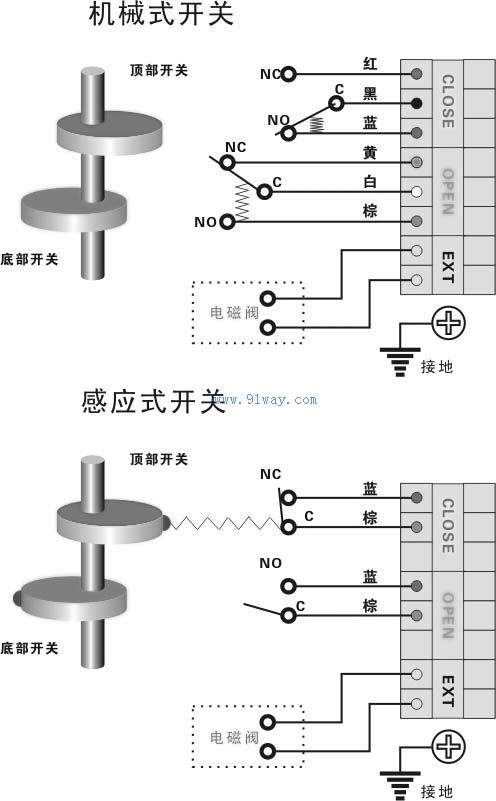

限位开关工作原理
ALS系列阀门限位开关箱检测的阀位转角位移,通过轴连接件或反馈杆使传动产生旋转,让凸轮触动微型开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指票器就是显示。
限位开关安装及使用
一、让阀门走到关的位置,调节红色凸轮,使“关”开关有信号输出。
二、让阀门走到开的位置,调节黄色凸轮,使“开”开关有信号输出。
三、让阀门来回走几次,确定限位开关信号通断可靠。
