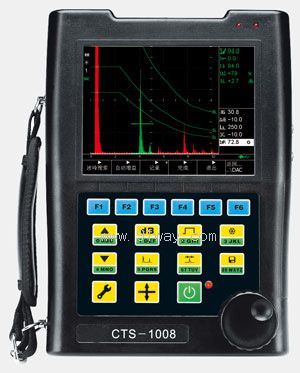

CTS-1008数字式超声波探伤仪产品详细说明：

一、CTS-1008数字式超声探伤仪 产品简介
该产品应用当今先进的模拟、数字电路技术，汇集公司50年超声仪器设计、制造经验而研制的更新换代产品。仪器性能卓越，功能齐全实用，体积小，重量仅1.4kg；能实现图像化的超声探伤，并配备多种接口，以满足用户的各种检测需求。仪器在实现超声探伤的同时，还能作为一台方波发生器使用。

二、CTS-1008数字式超声探伤仪 技术指标
发射脉冲：方波，发射电压25~250V连续可调，步进为25V。宽度30~1000ns连续可调，步进为5ns(特殊可为0.25ns)。在400Ω/200V设置时，双沿小于10ns,高频时自动优化为脉冲激励。
工作方式：单、双
阻尼：400、80Ω
工作频率：分宽带、窄带两档，宽带：0.5~20MHz，窄带：1~4MHz
增益：0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能
声速范围：1000～15000m/s ，连续可调，内置30个常用的材料声速值
检测范围：0.0～10000mm (钢纵波) ，连续可调，最小步进值 0.1mm
检波方式：正向、负向、全波、射频（RF）
报警器：两路硬件驱动实时报警信号，可选：进波报警、失波报警、最小厚度报警、DAC曲线报警，报警信号可选蜂鸣器（声）、发光二极管（光）方式
显示屏 5.7"高分辨率TFT彩色液晶显示屏，点阵数640×480
脉冲移位：-7.5～3000μs
探头零值：0～999.9μs
脉冲重复频率：25～1000Hz，自动、手动两种调节方式
垂直线性误差：≤3%
水平线性误差：≤0.1%
灵敏度余量：≥63dB (200Φ2平底孔)
分辨率：≥36dB
动态范围：≥32dB
抑 制：(0～90)%，不影响线性与增益
RF输出阻抗：50Ω
同步采集输出模式：集电极开路（OC门）
电噪电平：<10%
接 口：C6探头接口（可选为Q9接口）；USB HOST；LAN网络接口
电 源：大容量锂电池，无记忆效应，连续工作6小时以上；内置充电器(可另购外接充电器)；交流：220V
环境温度：-30～50℃
相对湿度：20％～95％RH
重 量：1.4kg(含电池)
体积（高×宽×厚）：240mm×172mm×44mm

三、CTS-1008数字式超声波探伤仪 产品特点
先进的电路设计、高达640MHz的采样频率，640x480的显示分辨率，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证。
最新开发的、采用国内业界领先的可调方波激励技术，内置带有可调节选项的高性能“方波/脉冲发生器”，实现与探头的最佳匹配（能对无感线圈探头进行最佳激励）。对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨率。
独特的接口方式，可将仪器作为一台独立的可调方波发生器使用，扩展了应用的空间。
丰富的接口，具有高速网络接口（LAN）可提供远程数据传输和控制，也可多台仪器接入网络并机使用，大大提升仪器的使用功能。高速主控USB接口，不仅可外接U盘、移动硬盘等存储设备，使波形、数据存储不受限制，还可外接USB鼠标等输入设备，以便对图形化波形进行精细、高效的分析。
具有同步模拟、射频（RF）波形输出接口，可作外接数据采集或探头测试的信号源。
采用5.7"TFT（640x480）高分辨率彩色液晶显示屏，令回波信号波形细节得以精细显示，大大提高分辨率，对缺陷性质的分析和判断极为有利。
内置智能型锂电池充电器。电池、直流供电自动检测和显示；充电、供电自动切换，电池充电温度双重保护，安全性得以保证。
人性化的菜单设计， 国内首创键盘和万能旋钮任选调节方式，令操作更加便捷、高效，探伤过程倍感轻松舒适。中英文菜单选择，多种文字输入方式，让报表和输出报告轻松完成。
内置多种应用软件，覆盖检测的不同场合；内带“美国石油组织进行缺陷尺寸定量的推荐准则API 5UE”和“美国钢结构焊接规范焊缝分级AWS D1.1”功能软件，使检测更加得心应手。
自动测试探头频率，智能优化方波宽度，实现探头、仪器和被测工件的最佳匹配。
动态录像或短片回放，图像化厚度测量、报警和波形连续存储功能，提供多种波形测量模式。
报警时闸门内波形颜色变化、DAC曲线报警采用不同颜色提示功能。
人体工程学优化设计的结构和外观，实现了拥有5.7"显示屏、内含电池，仪器重量却小于1.4kg，在国内同行无出其右，操作和携带极为便利。
