NFA系列逆止器产品详细说明：

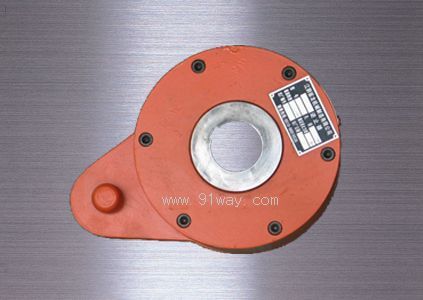

NFA系列逆止器

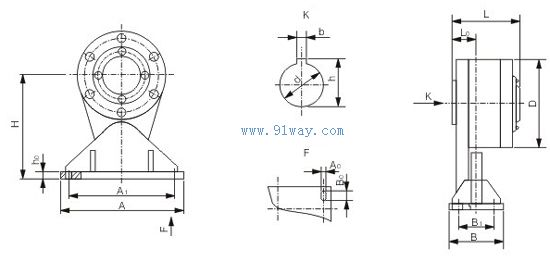

规格	dmin	dmax	Smin	Smax	D	L	L0	H	h2	A	A1	A0	B	B1	B0
NFA10 NFA16 NFA25 NFA40 NFA63 NFA80 NFA100 NFA125 NFA160 NFA200 NFA250	32 45 50 60 70 80 90 100 110 120 130	50 60 70 80 90 100 110 130 140 150 160	110 110 115 120 125 130 140 160 165 175 180	145 150 155 166 180 185 220 250 260 260 270	190 208 230 245 265 285 305 340 370 415 450	162 167 172 183 196 200 238 262 273 275 285	36 38 43 48 56 56 68 76 84 87 92	215 225 250 265 330 345 375 400 435 465 500	12 12 16 16 20 20 22 22 25 25 25	200 200 250 250 380 380 400 400 450 450 450	160 160 200 200 330 330 350 350 380 380 380	14 14 18 18 22 22 22 22 26 26 26	95 95 120 120 160 160 170 170 180 180 180	60 60 75 75 100 100 110 110 125 125 125	20 20 25 25 34 34 34 34 36 36 36

注：表中“Smin”和“Smax”分别为安装逆止器的轴伸所需的最小和最大长度。
6、适用说明
非接触式逆止器安装在减速器的高速轴轴伸或中间轴伸上。逆止器的选型与其安装轴所需的逆止力矩、轴伸的转速及尺寸有关。
以带式输送机为例其选取型步骤如下：
6.1 根据工况计算所需逆止力矩M，M要小于或等于逆止器的额定逆止力矩Mn。


式中：
Mr--输送机所需的计算逆止力矩（N·m）
i--逆止器安装轴伸到减速器输出轴的传动比
n--安装在输送机驱动装置上的逆止器数量
Kj--接合系数（每小时停机小于10次，Kj=0；每小时停机大于10次，Kj=0.1）
Ku--温度系数，按环境温度查表7

环境温度（℃）	20	30	40	50	60	70
Ku	0	0.1	0.2	0.3	0.4	0.5

Ks--工作时间系数，按每天工作时间查表8

每天工作时间（小时）	<2	2~6	7~12	＜12
Ks	0	0.1	0.2	0.3

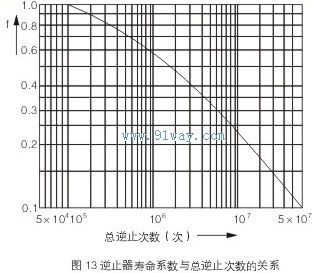

f--寿命系数，按逆止器逆止总次数查图



Φ--不均载系数，根据输送机布置形式确定单驱动 Φ=1；多驱动可按表6查取

动形式	单滚筒双电机	双滚筒双电机	双滚筒三电机	双滚筒四电机
Φ	1.25	2	1.5	2

6.2 根据主机安装逆止器轴伸的转速Nd校核逆止器的非接触转速Nf，要求Nd＞Nf
6.3 根据安装逆止器的轴伸尺寸确定逆止器的安装孔直径。
6.4 确定逆止器的旋转方向。面对其安装轴伸的外端面观察，轴伸顺时针方向旋转，内圈旋向代号为“S”；反之则为“N”。
6.5 根据逆止力矩、逆止器安装孔直径和内圈的旋向代号，按前面所述的型号表示方法确定逆止器的型号。
