产品简介:
(点击小图查看大图)
UH100系列红外线温度传感器产品详细说明:
UH100系列红外线温度传感器

特点
先进的全数字化设计
重复测量误差小于± 1 ℃
先进的光阑结构, 8-14 μ m 光谱响应
± 2 ℃目标温度测量精度
0.1 ℃分辨率
500ms 响应时间或更短
多种模拟和数字输出信号
全温度标定和补偿
0~15 米有效测量距离
宽的工作环境温度
安装简便,易于维护,成本低廉

产品概述
UH100系列工业级在线式红外测温仪,由不锈钢外壳、光阑、硅透镜和专用集成电路等组成. UH106 标准产品的目标测量范围为 -50°C~300°C ,共五种主要规格。同时可按照客户的特殊要求扩展到 1500°C 。标准产品的工作环境温度范围0~75°C 。
UH100 的光学部分采用进口高灵敏度热电堆红外探测器和单晶硅透镜以及具有良好散热性能材料, 8 ~ 14 μ m 光谱响应波段有效避免大气尘埃和水汽对红外线传输中的衰减,并可有效滤除因杂散光产生的噪声以及环境温度突变引起的输出信号漂移,从而具有很强针对性的红外辐射探测能力,有效解决了目前市场上红外测温仪存在的测量距离短、抗干扰能力差的弊端。同时UH100 采用特殊的光阑结构,避免了在距离系数比较小(或测量距离较短)时出现的输出不稳定现象。 UH100系列产品可提供 5:1 、 8:1 等距离系数比的光学系统,并可按照用户需要提供更大系数比(最大 200:1 )的特殊产品。
由于采用先进的全数字化设计理念以及强大功能的 ASIC ,UH100 可以非常灵活地提供 RS232 、 RS485 、 SPI 、 I 2 C 、 PWM 等数字量输出信号,以及工业标准的 0 ~ 5VDC 、 4 ~ 20mA 和各种非标准的如 10mV/ °C 等 模拟量输出信号,可选择的供电电源包括 +5VDC 、 +12VDC 和 +18 ~ +30VDC 等。

在机械结构设计上, UH100外壳采用不锈钢和其他金属材料,满足工业现场的坚固性、耐用性、抗冲击或振动等要求。测温仪的 IP65 防护等级和良好密封性能的电缆线连接部件,确保其不会因使用现场的水雾、油污以及灰尘等对测温仪的腐蚀或损坏。 UH100 外壳上有 Ф 14 × 16mm 的安装螺纹,并提供安装附件、防灰尘的空气吹扫器以及现场数字显示仪表等。
性能描述

型号    :

UH100









测温范围:

0~300°C

-20~300°C

0~500°C

-20~300°C

-50~300°C

分 辨 率:

典型 0 .1°C

精  度:

读数的 ±2.0% 或 2.0°C

重 复 性:

绝对测量温度的 ±1°C

光谱范围:

8 ~ 14 μ m

距离系数:

5:1 、 8:1 、 12:1 、 15:1 、 20:1

环境温度:

0 ~ 75°C

存储温度:

-20 ~ 85°C

响应时间:

500ms

发 射 率:

预设 0.95 ,可定制

操作距离:

0~15 m

产品尺寸:

直径 26mm (2) , 长度 86mm

供电要求:

+5VDC 、 +12VDC 、 +18~+30VDC

模拟输出:

标准 : 4~20mA ,可选 : 0~5 V 或 10mV/°C

数字输出:

SPI 、 RS485 、 I 2 C 、 RS232 、 PWM


此处 为最大直径,探头部分直径 14mm ,长 16mm 。

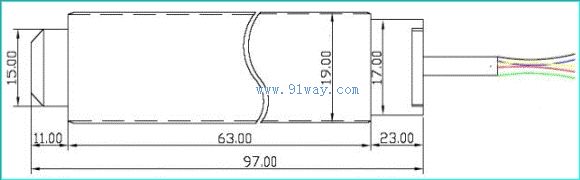

UH100系列红外线温度传感器外形尺寸

UH100系列红外线温度传感器
