MDS-F磁致伸缩液位传感器产品详细说明：

一、 概述
磁致伸缩液位传感器(磁尺）是应用“磁致伸缩”技术研制而成。此项技术由美国公司于 1975 年世界首创。现已在国际范围内广泛应用于要求测量精度高和测量可靠的液位测量系统。它具有精度高、分辨率高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它液位传感器一样需要定期重标和维护；正是因为它的输出信号为绝对数值，所以即使电源中断重接也不会对数据接收构成问题，更无须重新归回零位。它可 广泛应用于石油、化工、电力、制药、食品、饮料等行业的各种液罐的液位计量和控制。

二、 工作原理
磁致伸缩液位传感器(磁尺）的工作原理如图一。该产品主要由测杆、电子仓和套在测杆上的非接触的浮球（内装有磁铁）组成。测杆内装有磁致伸缩管（波导管），测杆由不导磁的不锈钢管制成，可靠地保护了波导管。工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导管中传输时，同时产生了一沿波导管方向前进的旋转磁场，当这个磁场与磁环中的永久磁场相遇时，产生磁致伸缩效应，使波导管发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确地测出被测介质的液位高度。

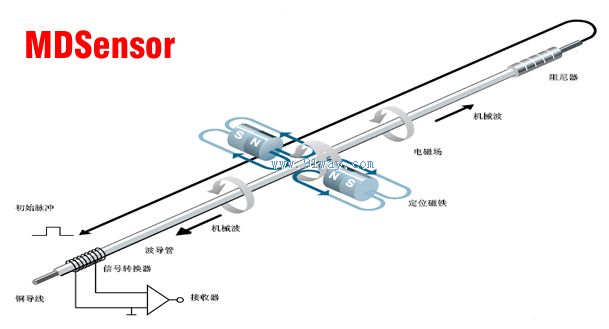

磁致伸缩传感器(磁尺）工作原理图一


四、特点

1、 非接触式测量	2、 高精度、高稳定性、高可靠性
3、 使用寿命长	4、 多种信号输出方式选择
5、 具有反向极性保护功能	6、 防雷击、防射频干扰
7、 结构精巧、环境适应性强	8、 不需定期重标和维护
9、 可监测带压或不带压液罐的液位	10、 隔离防爆（可选）
11、 安装方便

五、应用领域

1、 工业现场液位测量与控制	2、 油罐液位测量
3、 化工过程液位控制	4、 制药罐液位控制
5、 食品饮料液罐控制	6、 大坝水位监控
7、 饮用水和污水处理等

六、主要技术参数

A 量程范围	50-18000mm ( 也可根据用户要求定制 )
B 输出形式	1.模拟输出信号	0 ～ 5V/+24VDC + 10%
		0 ～ 10V/+24VDC + 10%
		（ -5 ～ +5 ） V/ + 15VDC + 10%
		（ -10 ～ +10 ） V/ + 15VDC + 10%
		4-20mA/+24VDC + 10%
	2.数字信号	异步通讯二进制（ RS485 Modbus ）
C 性能指标	1.非线性误差	优于0.05%FS
	2.重复性误差	优于0.01%FS
	3.分辨率	优于 0.01%FS
	4.零点调整范围	20%FS
	5.满度调整范围	10%FS
	6.频率响应时间	0.2 ～ 5ms
D 工作温度	T 1 ： 0 ～ 70 ℃T 2 ： -25 ～ + 80℃T 3 ： -40 ～ + 85 ℃
E 结构特性	1、测杆材料	0Cr18Ni9 （ 304 ）、316L 不锈钢 ( 特殊定制 )、 304 外包聚四氟乙烯防腐套管（防腐型） 电子仓外壳材料： 1Cr18Ni9 （ 304 ）、 1Cr18Ni9Ti 外罩尼龙保护罩（防腐型）
	2、连接形式	螺纹连接： M18 × 1.5、M20 × 1.5、3/4-16UNF （英制） 法兰连接：（具体规格见附件图） 法兰材料： 1Cr18Ni9Ti 聚 四氟乙烯（防腐型）
F 引线方式	PVC 屏蔽电缆线（默认长度： 3m ，也可根据用户要求提供） 航空插头（不适用于隔爆型产品）、接线端子
G 防爆标志	隔爆型： EXd Ⅱ BT5
H 外壳防护等级	IP65
