HCV系列单向阀产品详细说明：

概述

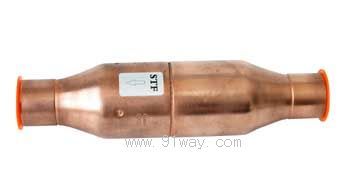

HCV系列单向阀是用于冷冻氟利昂系统液管路、吸气管路和热气旁通管路等防止氟利昂反向流动的制冷元件。

特点
全系列1/4”～3-1/8”产品
磁性阀片设计，正向流动保证最小的压力损失；反向接近零泄漏量
适合各种HFC， HCFC冷媒
进口内置30目滤网
流体温度:-40～130 ℃
最高工作压力根据不同型号有所不同

工作特点
HCV系列单向阀采用了不同于传统单向阀的设计。原有的单向阀依靠制冷剂压差来打开阀片，当阀片离开阀座越远时，开阀的所需压力越大，这会造成一定的压力损失。而HCV巧妙的磁片设计，当阀芯离开阀座一定距离时，所需的压差减少。而在 HCV新的制造工艺中，可以避免过热造成的内部元件受损。

型号和参数Technical data

型号 Model	接口尺寸 Connect size	外形尺寸(mm) dimensions		最大工作压力（bar） Max working pressure	流量Kv Flow rate （m3/h）
		长度L	直径D
HCV-04	1/4	102	22	55	0.48
HCV-06	3/8	102	22	55	0.99
HCV-08	1/2	127	29	42	2.65
HCV-10	5/8	127	29	42	2.95
HCV-12	3/4	127	29	42	5.56
HCV-14	7/8	178	40	42	7.58
HCV-18	1-1/8	213	55	42	13.00
HCV-22	1-3/8	213	55	42	16.27
HCV-26	1-5/8	267	80	42	27.79
HCV-34	2-1/8	267	80	42	48.30
HCV-42	2-5/8	330	105	38	64.55
HCV-50	3-1/8	330	105	38	89.20

Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量
