Q144-ZC直流电流电压表产品详细说明：

Q144-ZC直流电流电压表

精度：1.5级
环境温度范围：-25℃- +55℃
外壳防护：按IP42/52
耐振动：0.7g
前面板尺寸：96x96mm,72x72mm,48x48mm,240x240mm,190x190mm
仪表偏转角：90° 240°
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用二个对角支架固定
电流表量限可定做+ - 刻度

产品型号	展开角	外型尺寸(A×B×C)	开孔尺寸(mm)	重量(kg)	备注
Q144-ZC	240°	144×144×80	138+0.5×138+0.5	1.2

测量范围：

						配75mA外附分流器接入
mV	V		mA		A	A	KA
0-200	0-1	0-100	0-0.5	0-75	0-1	0-10	0-1
0-300	0-3	0-150	0-1	0-100	0-2	0-15	0-1.5
0-500	0-5	0-300	0-2	0-150	0-3	0-20	0-2
0-600	0-7.5	0-350	0-3	0-200	0-5	0-30	0-3
	0-10	0-500	0-5	0-300		0-50	0-4
	0-15	0-600	0-15	0-500		0-75	0-4.5
	0-20	0-700	0-20	0-600		0-100	0-5
	0-30	0-800	0-30	4-20		0-150	0-6
	0-50		0-50			0-200	0-7.5
	0-75					0-300
						0-500
						0-750

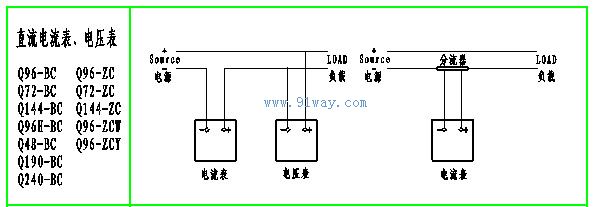

Q144-ZC直流电流电压表接线图

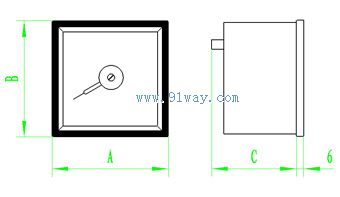

安装尺寸：
