Q96,Q72-PSC相序控制器产品详细说明：

特性：
Q96,Q72-PSC相序控制器用于三相电网的相序自动控制
环境温度
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
工作电压（相-相）：380Vac±20% 440Vac±10%
频率：50….60Hz
电源消耗：≤4VA

产品型号	外形尺寸（A×B×C）	开孔尺寸（mm）	重量（kg）
Q96-PSC	96×96×140	92+0.5×92+0.5	0.8
Q72- PSC	72×72×120	68+0.5×68+0.5	0.8

使用说明

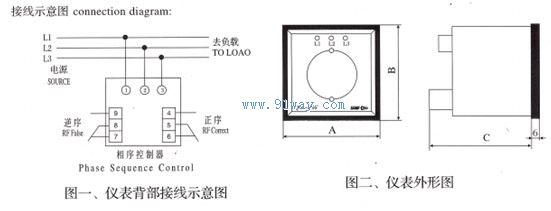

1． 用户在使用本产品时，应按照图一所示正确接线；
2． 当接入相线为正序时，批示灯亮点按顺时针旋转，同时正序继电器延时吸合；反之，则指示灯亮点按逆时针旋转，同时逆序继电器延时吸合；两继电器有电气连锁。
3． 当接通电源后，各相所对应的指示灯点亮；如有缺相对对应此相的指示灯会熄灭，且指示灯亮点停止旋转，同时原吸合继电器延时释放，从而使两继电器都处于释放状态。

接线示意图
