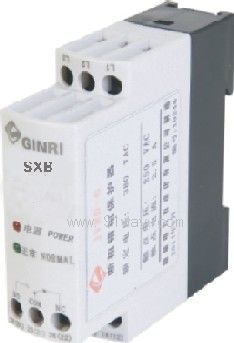

SXB系列相序保护器
1概述
SXB系列相序保护器主要用于交流50/60Hz，额定电压460V以下，工业三相220V、380V、440V、460V等电压级别的各种故障检测，对三相输入电源缺相、逆相(相序)、等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。

本产品符合GB14085.5－2001 eqv IEC60947－1：1999标准。警告！本产品一般是对三相电源的电源侧采样，不得安装在变频电源的输出侧！

2 结构特点
1）安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或HT35导轨安装。
2）指 示 灯：以3个指示灯分别来指示：正常，缺相（电压三相不平衡），逆相。
3）外型尺寸： 79mm×23mm×79mm。
4 保护特性
1）缺相保护：指被保护线路在运行状态或非运行状态时，任意一相发生断相故障，延时2S动作。
2）逆相保护：防止L1、L2、L3三相交流相序接错的一种保护措施，延时2S动作。

5 主要技术数据
1） 主电路：
1）额定电压：220VAC，380VAC，440VAC，460VAC。
2）主电路的连接导线：绝缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以确保连接可靠。
2） 辅助电路：
1）具有电气不可分的两常开和两常闭触头。
2）使用类别：AC15 ，DC13
3）触点容量：250VAC 6A ，30VDC 3A
4）约定发热电流：6A

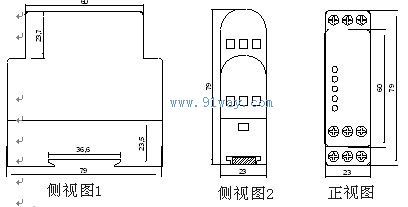

6 外形及安装尺寸
