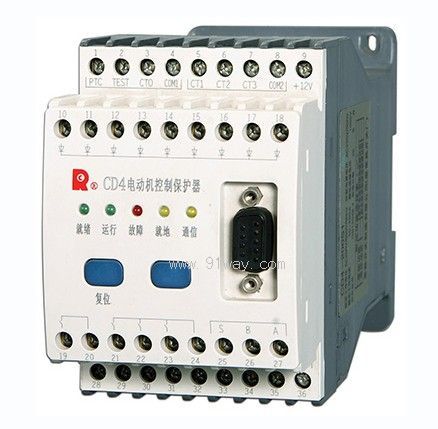

型号

CD4-100R1

CD4-100R2

CD4-100R3

CD4-200S1

CD4-450T1

额定工作电压Ue/V

AC50Hz/ 400、690

额定绝缘电压U_i/V

1000

额定冲击耐受电压  U_imp /kV

8

脱扣级别

10A、10、15、20、25、30

过载保护
（报警或跳闸）

整定电流Ir1/A

1.25~6.3

6.3~25

25~100

50~200

160~450

动作时间t1/s

延时t1

欠载保护
（报警或跳闸）

动作电流Ir2/A

(20%~80%) Ir1+OFF

动作时间t2/s

1~30

堵转保护
（报警或跳闸）

动作电流Ir3/A

(300%~800%) Ir1+OFF

动作时间t3/s

0.2~13

电流不平衡保护
（报警或跳闸）

不平衡度εI

20%~80%+OFF

动作时间t5/s

4

断相保护
（报警或跳闸）

不平衡度εI

90%~100%+OFF

动作时间t6/s

0.1

PTC过热保护
（报警或跳闸）

整定值kΩ

3+OFF

动作时间t10/s

1

每小时起动次数保护（报警或跳闸）

动作次数（次）

1~30+OFF

接地故障保护
（报警或跳闸）

动作电流Ir4/A

(40%~80%) Ir1+OFF

动作时间t4/s

0.1、0.2、0.3、0.4

剩余电流保护
（报警或跳闸）

动作电流I△n/A

0.3/0.5/1/3/10  +OFF

0.5/1/3/10 /30 +OFF

动作时间/s

非延时

延时

低电压保护
（报警或跳闸）

整定值V

(65%、75%、85%)Ue+OFF

动作时间t7/s

0.5~20

过电压保护
（报警或跳闸）

整定值V

(105%、110%、115%)Ue+OFF

动作时间t8/s

0.1~20

欠功率保护
（报警或跳闸）

整定值kW

(20%~95%)Pe+OFF

动作时间t9/s

0.5~25

低电压重起动

重起动电压整定值V

(75%、85%、95%)Ue+OFF

立即重起动失电时间t11/s

0.1~0.5

延时重起动延时时t12/s

0.5~20

序号

电流规格（A）

整定电流范围代号

整定电流范围（A）

1

100

R1

1.25-6.3

2

R2

6.3-25

3

R3

25-100

4

200

S1

50-200

5

450

T1

160-450
