Q96D-BC,RBC双路双指示交直流电流电压表产品详细说明：

Q96D-BC,RBC双路双指示交直流电流电压表用于电网的电流电压及频率测量
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
仪表偏转角：90° 240°
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用二个对角支架固定

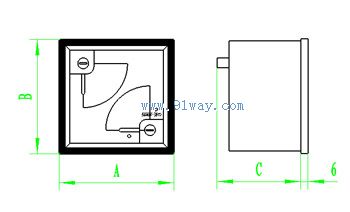

产品型号	展开角	外型尺寸(A×B×C)	开孔尺寸(mm)	重量(kg)	测量范围
Q96D-BC	90°	96×96×80	92+0.5×92+0.5	0.7	同Q96-BC
Q96D-RBC		96×96×80	92+0.5×92+0.5	0.7	同Q96-RBC

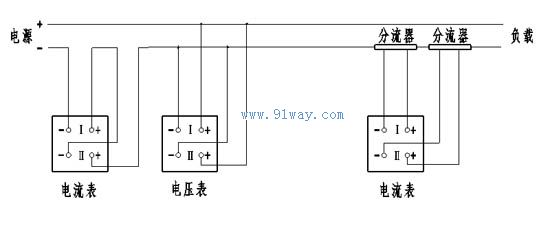

双路直流电流电压表接线图

双路交流电流电压表接线图

Q96D-BC,RBC双路双指示交直流电流电压表
