Q144-RZC交流电流电压表产品详细说明：

Q144-RZC交流电流电压表特点：
Q144-RZC交流电流电压表测量交流电压和交流电流的有效值。

特性： 精度：1.5级
环境温度范围：-25℃- +55℃
外壳防护：按IP42/52
耐振动：0.7g
前面板尺寸：96x96mm,72x72mm,144x144mm,48x48mm三种
仪表偏转角：90° 240°
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用二个对角支架固定

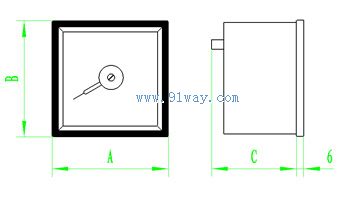

产品型号	展开角	外型尺寸(A×B×C)	开孔尺寸(mm)	重量(kg)	备注
Q144-RZC	240°	144×144×80	138+0.5×138+0.5	1.25

测量范围：见下表

V	经电压互感器PT接入次级电压100V		经电流互感器PT接入次级电流5A
0-50	V	KV	A	A	KA
0-75	0-450 (380/100V)	0-3(3K/100V)	0-0.5	0-10	0-1
0-100		0-3.6(3K/100)	0-1	0-20	0-1.5
0-150		0-7.2(3K/100)	0-2	0-30	0-2
0-250		或（6K/100V）	0-3	0-50	0-3
0-300		0-12(6K/100)	0-5	0-75	0-4
0-450		或（10K/100V）		0-100	0-5
0-500		0-18(15K/100)		0-150	0-6
0-600		0-42(35K/100)		0-200	0-7.5
				0-300	0-10
				0-400
				0-600
				0-750
				0-800

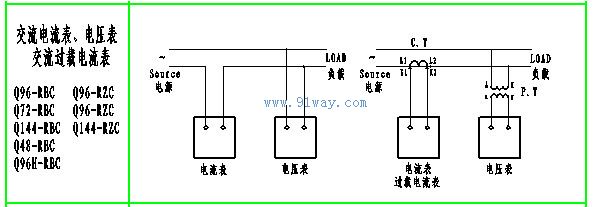

Q144-RZC交流电流电压表接线图
