 产品简介：
（点击小图查看大图）
DBHKX大波纹板盒型可限位伸缩补偿器产品详细说明：
DBHKX大波纹板盒型可限位伸缩补偿器

序号 规格 公称通径 补偿量（mm） 峰顶直径（mm） 产品长度L（mm）
1 1.2" 二波 DN32 60=±30 170 245
2 1.5" 二波 DN40 60=±30 190 255
3 2" 二波 DN50 60=±30 300 325
4 2.5" 二波 DN65 60=±30 320 336
5 3" 二波 DN 80 60=±30 360 340
6 4" 二波 DN100 60=±30 400 350
7 5" 二波 DN125 60=±30 433 360
8 6" 二波 DN150 60=±30 477 385
9 8" 二波 DN200 60=±30 527 390
10 10" 二波 DN250 60=±30 579 420
11 12" 二波 DN300 60=±30 635 435
12 14" 二波 DN350 60=±30 635 440
13 16" 二波 DN400 60=±30 760 460
14 18" 二波 DN450 60=±30 810 460
15 20" 二波 DN500 60=±30 860 460
16 2" 四波 DN50 120=±60 300 590
17 2.5" 四波 DN65 120=±60 360 610
18 3" 四波 DN80 120=±60 360 610
19 4" 四波 DN100 120=±60 400 625
20 5" 四波 DN125 120=±60 433 625
21 6" 四波 DN150 120=±60 477 700
22 8" 四波 DN200 120=±60 527 705
23 10" 四波 DN250 120=±60 579 830
24 12" 四波 DN300 120=±60 635 820
25 14" 四波 DN350 120=±60 635 885
26 16" 四波 DN400 120=±60 760 900
27 18" 四波 DN450 120=±60 810 950
28 20" 四波 DN500 120=±60 860 950

DBHKX大波纹板盒型可限位伸缩补偿器

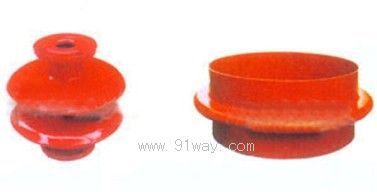

DBHKX大波纹板盒型可限位伸缩补偿器（示意图）
