产品名称：

FGFB型矩形波纹补偿器

型号规格：

FGFB型矩形波纹补偿器

产品类别：

常规产品 -- 泵阀管件 -- 补偿器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

FGFB型矩形波纹补偿器产品详细说明：

FGFB型矩形波纹补偿器

技术参数

公称通径 DN	A	B	A1	H	B1	重量 kg
mm						重量 kg
2200×1200	2200	1200	1613	411	2613	330.8
2200×1400		1400	1813			349.3
2200×1600		1600	2013			367.7
2200×1800		1800	2213			386.2
2200×2000		2000	2413			404.6
2400×1200	2400	1200	1613	411	2813	349.3
2400×1400		1400	1813			367.7
2400×1600		1600	2013			386.7
2400×1800		1800	2213			404.6
2400×2000		2000	2413			423.1
2600×1600	2600	1600	2013	411	3013	404.6
2600×1800		1000	2213	411	3013	423.1
2600×2000		2000	2513	455	3113	359.8
2600×2000		2200	2713	455	3113	686.8
2800×1800	2800	1800	2313	455	3313	659.8
2800×2000		2000	2513			686.8
2800×2200		2200	2713			713.8
2800×2400		2400	2913			740.8
3000×2000	3000	2000	2513	455	3513	713.8
3000×2400		2400	2913			767.5
3000×2600		2600	3113			794.5
3200×2200	3200	2200	2713	455	3713	767.5
3200×2600		2600	3113			821.5
3200×3000		3000	3513			875.2
3600×2400	3600	2400	2913	455	4113	848.5
3600×2800		2800	3313			902.2
3600×3200		3200	3713			956.2
4000×2800	4000	2800	3313	455	4513	956.2
4000×3000		3000	3513			982.9
4000×3200		3200	3713			1009.9
4500×3000	4500	3000	3513	455	5013	1050.2
4500×3400		3400	3913			1140.2
4500×4000		4000	4513			1184.9
5000×3400	5000	3400	3913	455	5513	1171.6
5000×3800		3800	4313			1225.3
5000×4200		4200	4713			1279.3
5500×3600	5500	3600	4113	455	6013	1264.4
5500×4200		4200	4713			1345.4
5500×4800		4800	5313			1426.1
6000×4000	6000	4000	4513	455	6513	1387
6000×4600		4600	5113			1467.7
6000×5000		5000	5513			1521.7

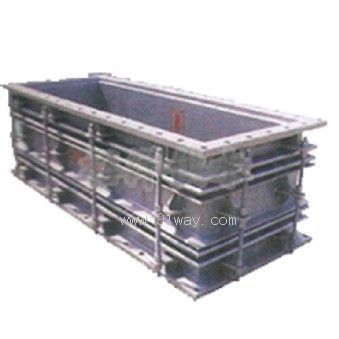

FGFB型矩形波纹补偿器

FGFB型矩形波纹补偿器（示意图）
