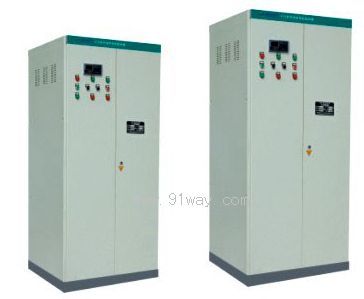

QCRQ系列高低压绕线电机液体电阻起动器产品详细说明：

QCRQ系列高低压绕线电机液体电阻起动器适用于三相交流50HZ，额定工作电压为380V~10KV，额定功率为75KW~10000KW绕线式交流异步电动机的重载平滑软起动，尤其是电网电压不稳或偏低的工矿企业。

QCRQ系列高低压绕线电机液体电阻起动器工作原理
在被控绕线电动机的转子回路中串入特殊配制的电解液作为电阻，并通过调整电解液的浓度及改变两极板间的距离，使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机在获得最大起动转矩及最小起动电流的情况均匀升速、平稳起动，起动结束，电气开关短接转子回路。

主要性能特点
软起动，起动电流小Iq≤1.3I（A）；
降低了电机起动升温，有效地延长电机使用寿命；
起动过程平滑，对机械设备无冲击；
可连续起动5~10次，起动性能优于频敏起动器；
对电网要求不高，不会产生谐波而影响电网；
结构可靠、简单，安装、维护方便；
通用性好，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；
具有起动超时、失压、超行程、超温等多重保护功能；
用于北方寒冷地区时，设备自带电加热功能。

QCRQ系列高低压绕线电机液体电阻起动器主要技术参数

起动起始电流： Iq≤1 .3Ie（A）
起动时间：10~60s，预整定，现场可调；
起动次数：连续起动5-10次；
电液正常工作温度： 5-70°C；
外壳防护等级：IP20，IP30。

QCRQ系列高低压绕线电机液体电阻起动器型号说明

产品规格

型号	适配电机（KW）	外形尺寸			安装尺寸
		A	B	C	D	E
QCRQ-0.2	200以下	800	760	1800	680	640
QCRQ-0.4	200-380	800	760	2000	680	640
QCRQ-0.6	380-630	900	860	2000	780	740
QCRQ-1	630-1250	1000	960	2000	960	835
QCRQ-2	1250-2000	1200	960	2000	1080	835
QCRQ-3	2000-3000	1300	1060	2200	1200	935
QCRQ-4	3000-4000	1300	1260	2200	1250	1150
QCRQ-5	4000-5000	1400	1260	2200	1350	1150
QCRQ-8	5000-8000	1800	1460	2200	1750	1350
QCRQ-10	8000-10000	2000	1660	2200	1950	1350

一次方案图

使用环境条件

环境温度：-40-50°C；
相对湿度：<90%；
海拔高度：<2000m （海拔2000m以上的可根据具体工况特殊设计）；
地面倾斜度：不大于5°；
安装地点无火灾、爆炸危险、化学腐蚀 及剧烈振动；
注：若有特殊使用条件，请在订货时声明、协商。
