QC5-20防爆电磁起动器(ⅡB)产品详细说明：

适用范围：

1. 爆炸性气体环境危险场所：1区、2区；
2. 可燃性气体、蒸气级别：ⅡA、ⅡB；
3. 温度组别：T1~T4；
4. 户内、户外（IP54）。

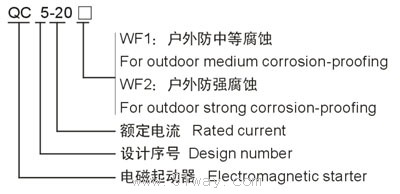

QC5-20防爆电磁起动器(ⅡB)型号含义：

产品特点：

1. 铸铝合金外壳，表面喷塑；
2. 内装隔离开关、熔断器、交流接触器，热继电器及按钮等元件；
3. 可在箱面控制或两地控制；
4. 钢管或电缆布线。
5. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241标准要求。

QC5-20防爆电磁起动器(ⅡB)主要技术参数：

额定电压 Rated voltage(V)	额定电流 Branch current (A)	被控电动机最大功率 Controllable maximum motor power (KW)		热继电器整定电流调节范围 Adjustable range for thermal relay's setting thread (A)	防爆标志 Explosion- proofing marker	防护等级 Protection category	防腐等级 Corrosion- proofing grade
		220V	380V
380	20	5.5	10	10~22	ExdeⅡBT4	IP54	WF1，WF2

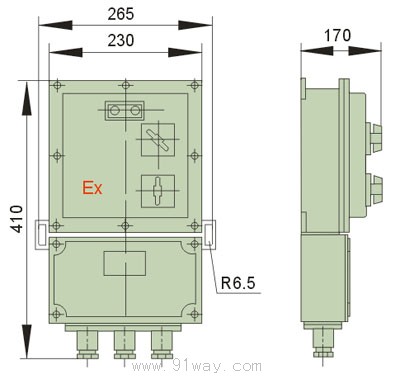

外型尺寸：

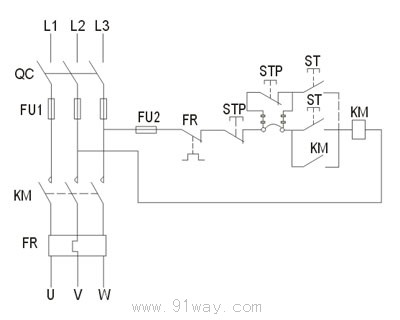

接线图：
